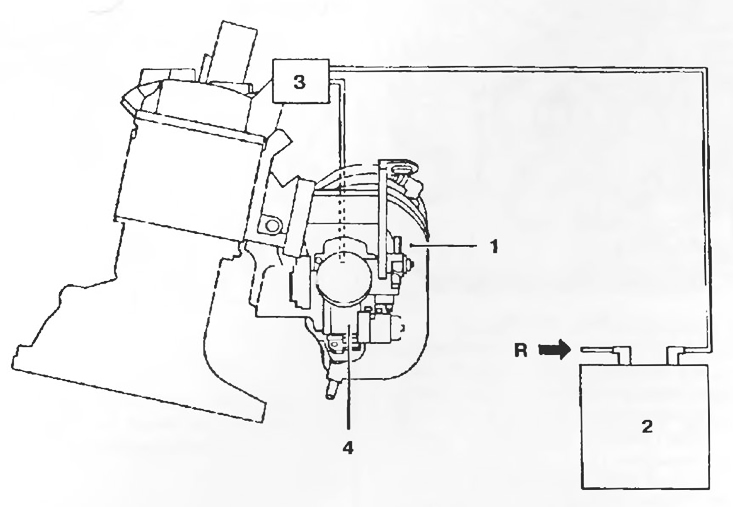

Мал. 3.113. Схема системи рекуперації парів палива:
1 - Впускний колектор;
2 - Абсорбер парів палива;
3 - Електромагнітний клапан з керуванням за законом циклічного відкриття;
4 - Блок дросельної заслінки;
R - Трубопровід, що йде від паливного бака.
Умови спорожнення абсорбера
У режимі регулювання складу суміші
1. Температура рідини, що охолоджує, вище 50°C.
2. Температура повітря вище 15°C.

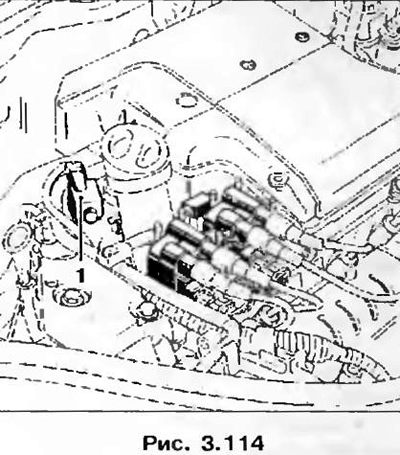

Електромагнітний клапан спорожнення абсорбера
Електромагнітний клапан кріпиться над колектором впуску під кришкою.

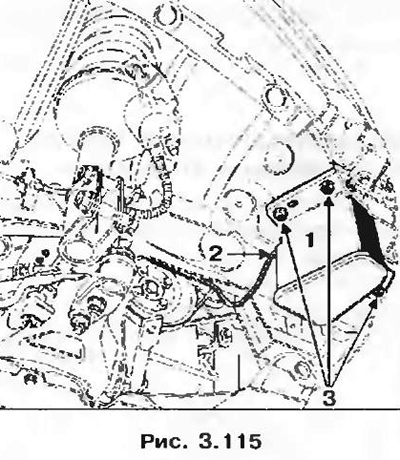

Абсорбер парів палива
Абсорбер розташований у колісній арці переднього правого колеса.
Для зняття абсорбера:
- з боку моторного відсіку від'єднайте трубопровід, що з'єднує абсорбер із колектором;
- знизу автомобіля зніміть брудозахисний щиток із колісної арки;
- від'єднайте трубопровід 2, що з'єднує абсорбер з паливним баком;
- викрутіть три болта 3 кріплення абсорбера 1 і вийміть його.
