Перевірка діаметрів, ступенівальності та конусності циліндрів двигунів H4J та M4R (Renault Fluence 1)

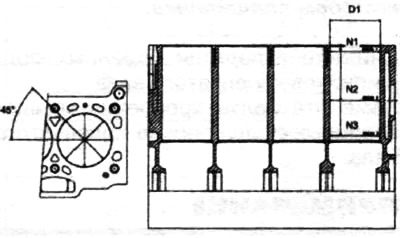

За допомогою індикатора виміряйте діаметр (D1) циліндрів блоку з інтервалом 45° (по 4 діагоналях) на трьох рівнях (N1), (N₂) та (N3): на глибині 10 мм, 60 мм і 120 мм від привалки головки блоку циліндрів і зафіксуйте ці 12 значень діаметра для кожного циліндра.

Переконайтеся, що всі 48 результатів вимірювання діаметра знаходяться в межах допуску для діаметрів циліндрів.

Діаметр (D1) циліндрів повинен бути в межах 84,000 – 84,020 мм (для двигуна M4R) та 78,000 - 78,015 мм (для двигуна H4J).

Переконайтеся, що максимальне та мінімальне значення діаметра на кожному рівні вимірювання у кожному циліндрі знаходиться в межах допуску для ступеня овальності циліндрів.

Максимально допустиме відхилення від форми кола становить 0,015 мм.

Переконайтеся, що різниця між максимальною та мінімальною величинами діаметра в одній вертикальній площині кожного діаметра у кожному циліндрі знаходиться в межах допуску для ступеня конусності циліндрів.

Максимально допустима конусність становить 0,01 мм.
