Зміст: Зняття 🠛 Встановлення 🠛
| Моменти затягування | |
| Болти кріплення паливного бака | 21 Нм |
| Болти кріплення випускного трубопроводу до каталітичного нейтралізатора | 21 Нм |
| Болти кріплення каталітичного нейтралізатора до випускного колектора | 21 Нм |
| Гайку кріплення "масового" дроту до кузова | 8 Нм |
Зняття
Тут наводиться опис методу зняття та встановлення пластмасового бака.
Встановіть автомобіль на двостійковий підйомник.
Вимкніть акумулятор.
Видаліть паливо з бака.
Нахиліть подушку заднього сидіння.
Зніміть кришку люка доступу до датчика рівня палива в підлозі.

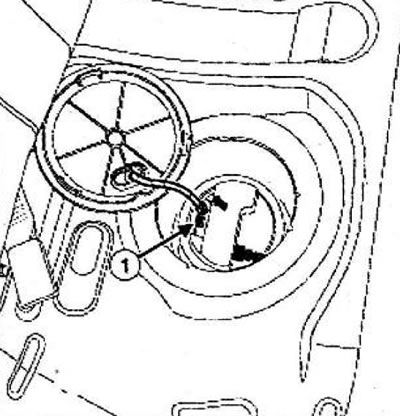

Роз'єднайте гніздо (1) паливного насоса.
Моделі із двигуном К4М

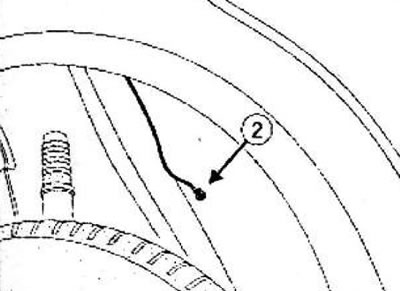

Від'єднайте провід "маси" від кузова у точці (2).

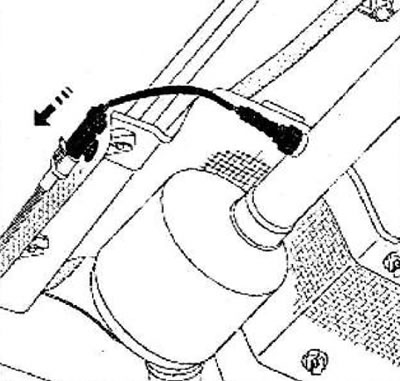

Зніміть роз'єм кисневого датчика з кронштейна, зсунувши його, як показано на малюнку.
Від'єднайте колодку дротів від кисневого датчика.
Усі моделі

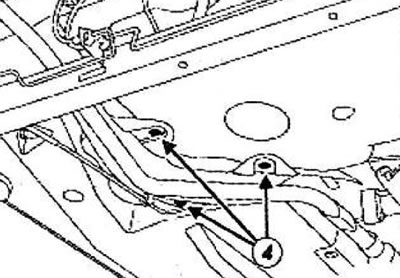

Зніміть:
- тримачі (4) теплозахисного екрану,
- теплозахисний екран паливного бака.
Моделі із двигуном К4М

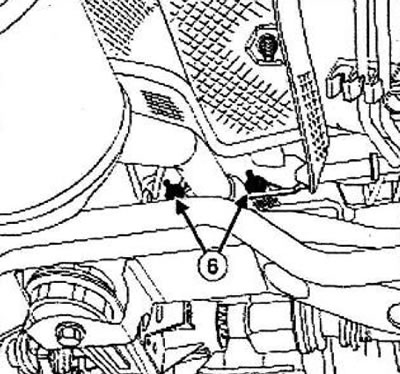

Зніміть кріплення каталітичного нейтралізатора (6) до випускного колектора.
Відчепіть випускний трубопровід з лівого боку.
Закріпіть передню частину випускного трубопроводу на лівому важелі передньої підвіски.
Моделі із двигуном К9К

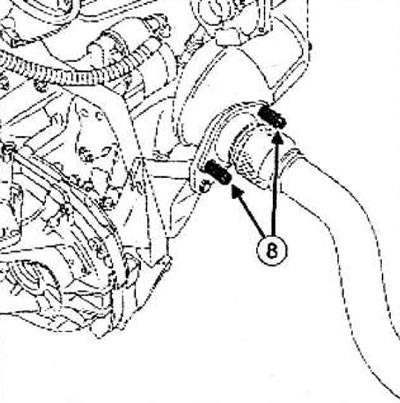

Відкрутіть болти кріплення (8) випускного трубопроводу до каталітичного нейтралізатора.
Поверніть випускний трубопровід ліворуч.
Закріпіть передню частину випускного трубопроводу на лівому важелі передньої підвіски.
Усі моделі
Звільніть від фіксаторів троси приводу гальма стоянки:
- паливний бак,
- на кузові.

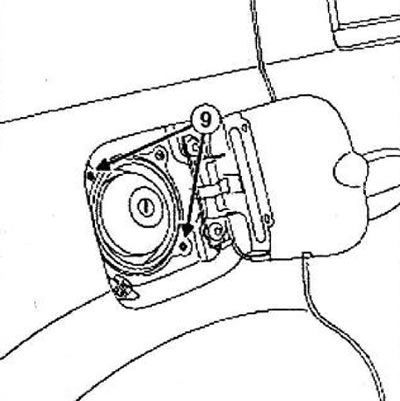

Викрутіть болти (9) кріплення наливної горловини паливного бака.

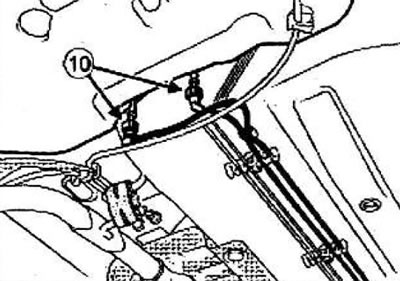

Від'єднайте з'єднання (10) вихідних трубопроводів паливного бака.
Зніміть зовнішній паливний фільтр (якщо він є).
Примітка: Ця операція виконується вдвох із помічником.

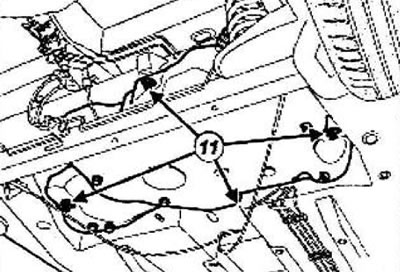

Відкрутіть болти (11) кріплення паливного бака.
Трохи опустіть паливний бак.
Зніміть паливний бак.
Встановлення

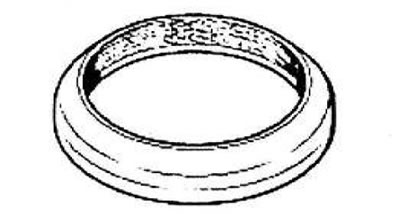

Кільце ущільнювача між випускним колектором і каталітичним нейтралізатором підлягає обов'язковій заміні.
Примітка: Ця операція виконується вдвох із помічником.
Встановіть паливний бак.
Встановіть болти кріплення паливного бака.
Затягніть болти кріплення паливного бака (21 Нм).
Встановіть зовнішній паливний фільтр (якщо він є).
Підключіть з'єднання паливопроводів на виході паливного бака.
Встановіть болти кріплення наливної горловини паливного бака.
Закріпіть троси гальма стоянки:
- на кузові,
- на паливному баку.
Моделі із двигуном К9К
Приєднайте випускний трубопровід до каталітичного нейтралізатора.
Затягніть болти кріплення випускного трубопроводу до каталітичного нейтралізатора (21 Нм).
Моделі із двигуном К4М
Закріпіть випускний трубопровід на колекторі.
Затягніть болти кріплення каталітичного нейтралізатора до випускного колектора (21 Нм).
З'єднайте гніздо кисневого датчика.
Встановіть:
- роз'єм кисневого датчика на тримач,
- провід "маси" на кузов.
Затягніть необхідним моментом гайку кріплення "масового" дроту до кузова (8 Нм).
Усі моделі
Встановіть:
- теплозахисний екран паливного бака,
- утримувачі теплозахисного екрану.
З'єднайте роз'єм модуля датчика рівня палива.
Зніміть кришку люка доступу до датчика рівня палива в підлозі.
Встановіть подушку заднього сидіння.
Підключіть акумулятор.
