Зняття
Вимкніть акумулятор.
Відкиньте подушку заднього сидіння.
За допомогою пристрою (Car. 1363) зніміть кришку люка доступу.
Примітка: Вживіть заходів щодо запобігання витіканню палива, що знаходиться в трубопроводах підведення та зливу палива.

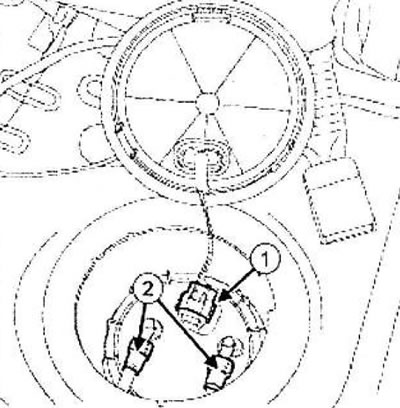

Моделі із двигуном К9К
Від'єднайте:
- колодку дротів (1),
- штуцери (2).

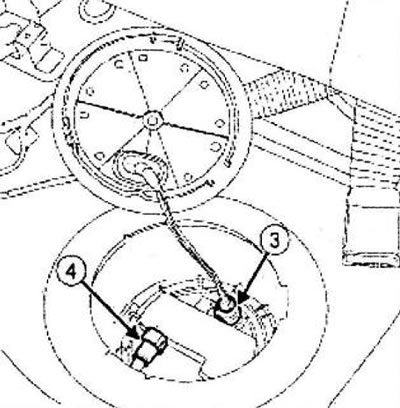

Моделі із двигуном К4М
Від'єднайте:
- колодку дротів (3),
- штуцер (4).
Усі моделі

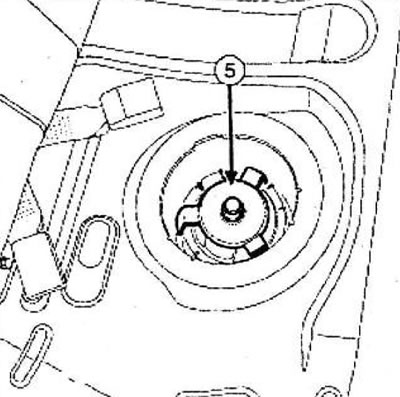

Відкрутіть гайку кріплення датчика рівня палива за допомогою пристрою (Mot. 1397) (5).
Злийте паливо із модуля датчика рівня палива.
Зніміть:
- датчик рівня палива, намагаючись не пошкодити поплавок,
- ущільнювальне прокладання модуля датчика рівня палива.
Увага! Щоб виключити деформацію бака, відразу ж наверніть гайку кріплення датчика рівня палива на колодязь паливного бака.
Встановлення
Деталі, що підлягають обов'язковій заміні:
- Гайка датчика рівня палива,
- Прокладання датчика рівня палива.
Моделі із двигуном К4М
Встановіть:

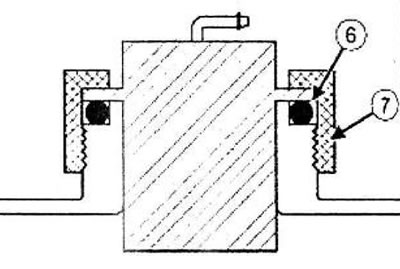

- нову прокладку (6), правильно розташувавши її в канавці,
- датчик рівня палива на паливному баку.

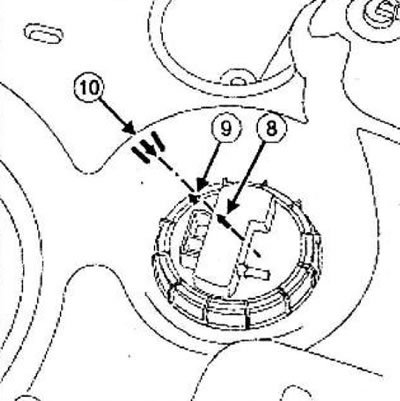

Скоба на датчику рівня палива та виступ бака забезпечує правильну установку в паливному баку; позначка (8) на датчику рівня палива повинна бути навпроти позначки паливного бака (10).
Усі моделі
Натискаючи рукою на модуль датчика рівня палива (щоб запобігти випаданню кільця ущільнювача), поверніть спочатку вручну гайку на паливний бак.
Потім за допомогою пристрою (Mot. 1397) затягніть гайку кріплення датчика рівня палива до позначки на паливному баку.
Моделі із двигуном К4М
Пристроєм (Mot. 1397) затягніть гайку (7), доки позначка (9) на гайці не буде розташована навпроти позначки (10) на паливному баку.
Установка проводиться у порядку, зворотному зняттю.
