Зміст: Зняття 🠛 Встановлення 🠛
Моменти затягування: Гайки розширювального бачка - 8 Нм.
Зняття
Встановіть автомобіль на двостійковий підйомник.
Зніміть:
- верхню кришку двигуна,
- болти кріплення захисту піддону картера двигуна,
- захист піддону картера двигуна,
- корпус повітряного фільтра, гайки кріплення розширювального бачка.
Посуньте розширювальний бачок убік.

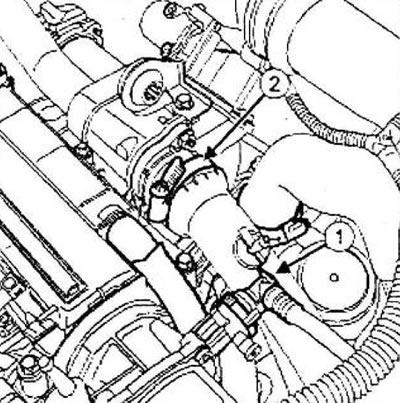

Від'єднайте:
- трубопровід (1) від вакуумного насоса,
- повітропровід між повітряним охолоджувачем і блоком рециркуляції відпрацьованих газів у точці (2).
Моделі із двигуном К9К, версія 796

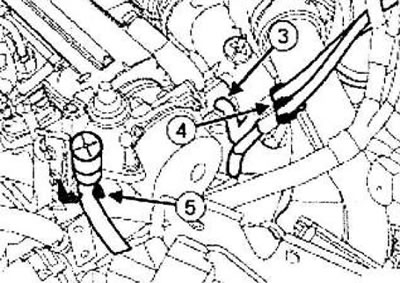

Від'єднайте трубопровід електромагнітного клапана рециркуляції ОГ у точці (3).
Від'єднайте:
- трубопровід системи охолодження електромагнітного клапана рециркуляції ОГ у точці (4),
- сапун від коробки передач у точці (5).
Усі моделі
Відведіть убік повітропровід між повітряним охолоджувачем та блоком рециркуляції ОГ.
[Текст доступний на цьому сайті: www.Renaultbook.ru]

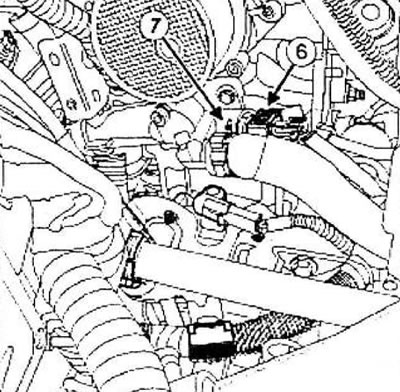

Від'єднайте колодку проводів (6) від датчика температури рідини, що охолоджує.
Зніміть:

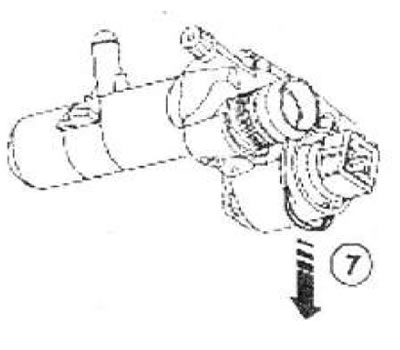

- тримач (7) датчика температури охолоджуючої рідини,
- датчик температури охолоджувальної рідини,
- кільце ущільнювача датчика температури охолоджуючої рідини.
 |
 |
Встановлення
Деталі, що підлягають обов'язковій заміні: прокладка ущільнювача датчика температури охолоджуючої рідини.
Очистіть та знежиріть за допомогою очищувача поверхонь:
- посадкову поверхню датчика температури охолоджуючої рідини у разі повторного використання,
- корпус термостату.
Встановіть:
- нову прокладку датчика температури охолоджувальної рідини на датчик температури охолоджуючої рідини,
- датчика температури охолоджуючої рідини,
- тримач датчика температури охолоджувальної рідини.
Підключіть датчик температури охолоджуючої рідини.
Встановіть повітропровід між повітряним охолоджувачем та блоком рециркуляції відпрацьованих газів.
Приєднайте:
- повітропровід на блоці рециркуляції відпрацьованих газів,
- штуцер вакуумний насос.
Моделі із двигуном К9К, версія 796
Приєднайте трубопровід клапана рециркуляції ОГ до вакуумного насоса.
Клацніть:
- трубку повідомлення з атмосферою коробки,
- трубопроводи електромагнітного клапана рециркуляції ОГ.
Усі моделі
Встановіть розширювальний бачок.
Затягніть потрібний момент гайки розширювального бачка (8 Нм).
Встановіть:
- корпус повітряного фільтра,
- захист піддону картера двигуна,
- болти кріплення захисту піддону картера двигуна,
- верхню кришку двигуна.
Виконайте:
- доведіть до норми рівень охолоджувальної рідини,
- видаліть повітря із системи охолодження двигуна.
