Зміст: Зняття 🠛 Встановлення 🠛
| Момент затягування | |
| Болти кріплення напрямної колодок переднього гальмівного механізму | 105 Нм |
| Верхній болт кріплення напрямного пальця | 34 Нм |
Зняття
Встановіть автомобіль на двостійковий підйомник.
Розблокуйте кермо.
Зніміть:
- переднє колесо з відповідного боку,
- передні гальмівні колодки.

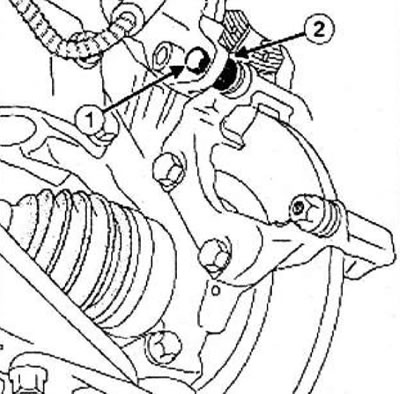

Відкрутіть верхній болт (1) кріплення направляючого пальця, утримуючи від провертання гайку (2).
Підвісьте скобу гальма до пружини підвіски.
Зніміть:

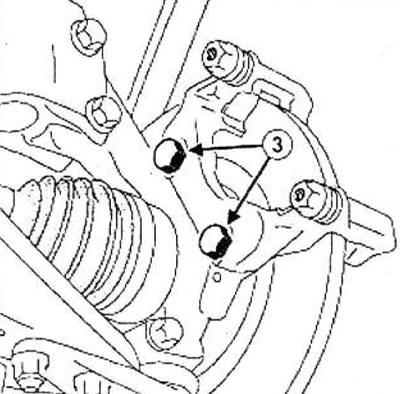

- два болти (3) кріплення направляючої колодок переднього гальмівного механізму,
- спрямовуючу колодок переднього гальмівного механізму.
Встановлення
Очистіть за допомогою металевої щітки та очищувача гальм:
- напрямну колодок переднього гальмівного механізму,
- скобу переднього гальмівного механізму,
- поворотний кулак.
Деталі, що підлягають обов'язковій заміні: болт кріплення направляючої колодки переднього гальмівного механізму.
Перед встановленням нанесіть на різьблення болтів кріплення напрямних колодок високоміцний контровочний склад.
Деталі, що підлягають обов'язковій заміні: болт кріплення пальців, що направляють, передньої гальмівної скоби.
Встановіть:
- напрямну колодок переднього гальмівного механізму,
- болти кріплення направляючої колодок переднього гальма.
Затягніть болти кріплення направляючої колодок переднього гальмівного механізму (105 Нм).
Закрутіть верхній болт кріплення пальця.
Затягніть потрібний момент верхній болт кріплення направляючого пальця (34 Нм).
Встановіть:
- передні гальмівні колодки,
- переднє колесо з відповідного боку.
