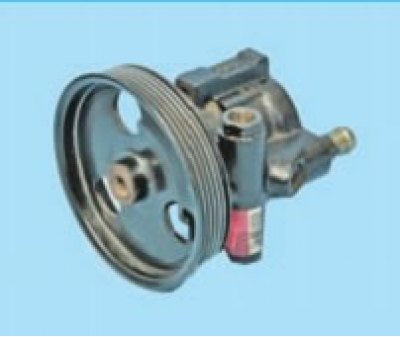

Насос гидроусилителя — снятие и установка (Renault Symbol 2)

Снятие

• отсоедините провод от отрицательной клеммы аккумуляторной батареи;
• поднимите переднюю часть автомобиля и установите под кузов страховочные опоры;
• снимите правое переднее колесо и грязезащитный щиток (брызговик);

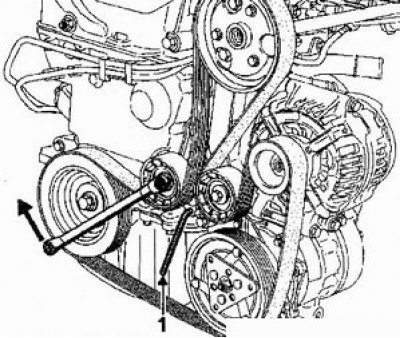

• снимите ремень привода вспомогательных агрегатов. Снимите ремень при помощи шестигранного гаечного ключа (1). который служит для блокировки натяжного ролика после его перемещения;

• пережмите подводящий шланг струбциной, установив ее как можно ближе к насосу, чтобы уменьшить утечку рабочей жидкости; (Приготовьтесь собрать пролитую жидкость);

Внимание! Под насосом усилителя рулевого управления установлен генератор. Не допускайте попадания на генератор рабочей жидкости

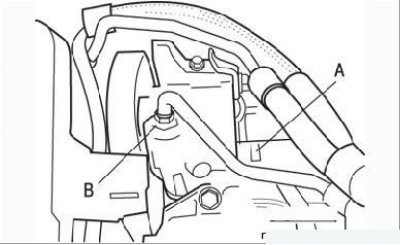

• ослабьте хомут на шланге и отсоедините шланг от задней части насоса (Рисунок 6.22);
• ослабьте штуцер соединения и отведите от насоса трубопровод высокого давления, примите меры для предотвращения попадания рабочей жидкости на генератор;
• отсоедините контактный разъем датчика давления в системе рулевого гидроусилителя;

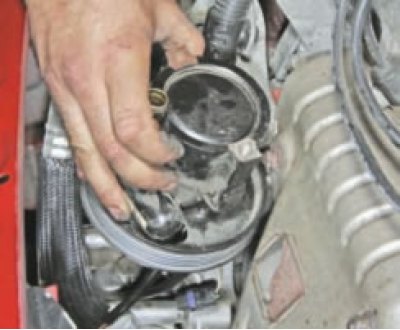

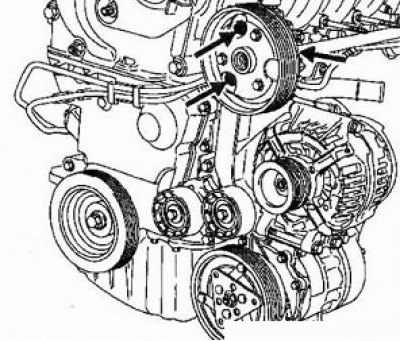

• отверните три болта крепления шкива насоса;

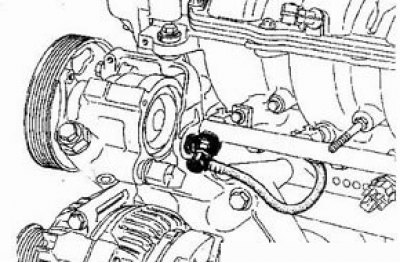

• отсоедините трубопровод от топливораспределительной рампы;

• выверните три болта крепления насоса к кронштейну ...

• ...и снимите насос.

Оригинальная публикация на сайте renaultbook.ru

Установка

Установка проводится в порядке, обратном снятию. Обратите внимание на следующее:

• замените новым уплотнительное кольцо штуцера трубопровода высокого давления;
• установите новый червячный хомут на подводящий шланг;
• долейте рабочую жидкость в резервный бачок и при работе двигателя удалите воздух из системы гидроусилителя рулевого управления, поворачивая рулевое колесо из одного крайнего положения в другое. При необходимости долейте рабочую жидкость в резервный бачок.

Замена ступицы насоса усилителя рулевого управления

Специальный инструмент:

• Съемник подшипника коробки дифференциала — Т.Аг. 1094
• Приспособление для установки шкива — Dir. 1083-01

1. Зажмите насос в тисках на верстаке.

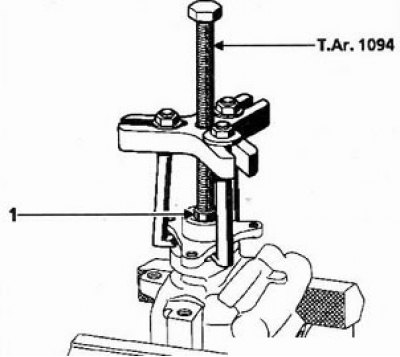

2. Установите приспособление Т.Аг. 1094 и спрессуйте ступицу.

Примечание. Установите болт (1) между валиком насоса и нажимным болтом приспособления Т.Аг. 1094.

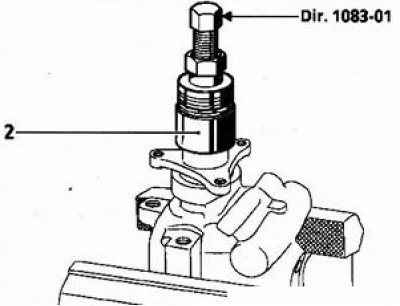

3. Установите ступицу (новую) и напрессуйте ее с помощью приспособления Dir. 1083-01. Для облегчения установки предварительно нанесите на ступицу тонкий слой универсальной смазки.

Примечание. Поместите между приспособлением Dir. 1083-01 и ступицей втулку (2) толщиной примерно 25 мм.

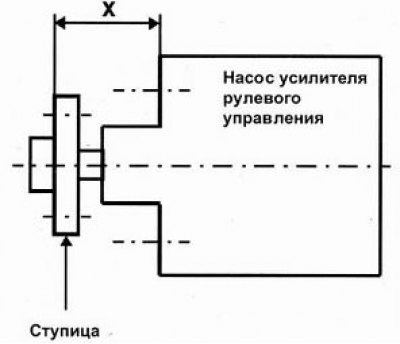

При напрессовке соблюдайте размер:

• X — 34,3 мм
