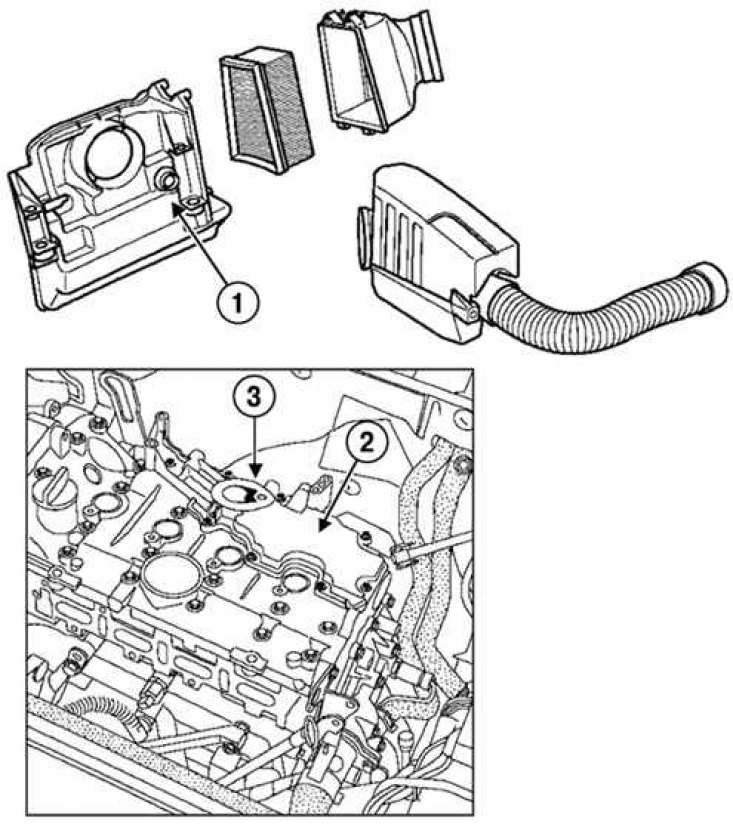

Рис. 2.287. Расположение элементов системы вентиляции картера (двигателя K4J): 1 – входное отверстие системы вентиляции картера; 2 – маслоотделитель системы вентиляции картера на крышке головки блока цилиндров; 3 – калиброванное отверстие
Расположение элементов системы вентиляции картера (двигателя K4J) показана на рис. 2.287.

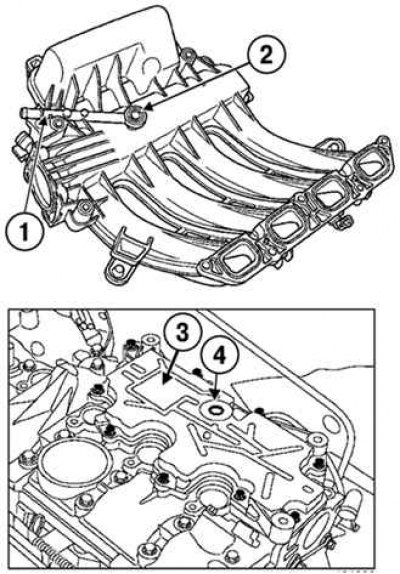

Рис. 2.288. Расположение элементов системы вентиляции картера (двигателя K4М): 1 – трубопровод вентиляции картера; 2 – калиброванное отверстие; 3 – маслоотделитель системы вентиляции картера на крышке головки блока цилиндров; 4 – входное отверстие системы вентиляции картера
