Снятие
Снимите верхние крышки двигателя. Отведите в сторону воздухопровод.

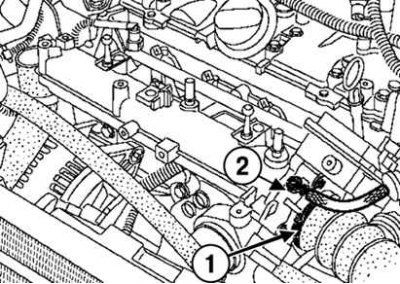

Рис. 2.240. Снятие шланга системы улавливания паров топлива: 1 – воздухопровод; 2 – шланг системы улавливания паров топлива
Снимите шланг системы улавливания паров топлива (рис. 2.240).
Разъедините разъем блока дроссельной заслонки с сервоприводом.

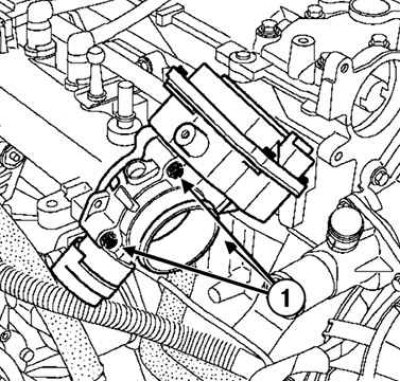

Рис. 2.241. Снятие блока дроссельной заслонки: 1 – болты крепления
Открутите болты крепления и снимите блок дроссельной заслонки с сервоприводом (рис. 2.241).
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите воздухопровод.
Установка
Заменяйте прокладку при каждом снятии блока дроссельной заслонки.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом (10 Н·м) болты крепления блока дроссельной заслонки (двигатель F4R 776).
Равномерно затяните требуемым моментом (13 Н·м) болты крепления блока дроссельной заслонки.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
