Снятие шестерен и синхронизатора пятой передачи
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть болты крепления и снять защитный поддон двигателя.
3. Снять переднее левое колесо с автомобиля.
4. Снять передний левый подкрылок.
5. Снять корпус пятой передачи (см. выше).

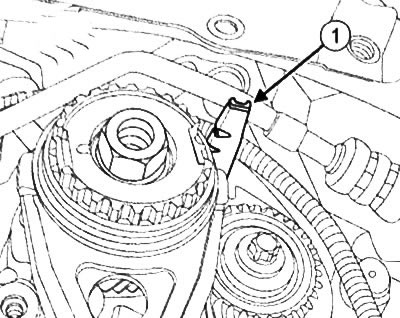

Примечание: Соблюдать осторожность, чтобы не повредить смазочный канал (1) в процессе работы.
6. Вывесить двигатель с помощью траверсы (Mot. 1453) с винтовым кронштейном (Mot. 1453-01).

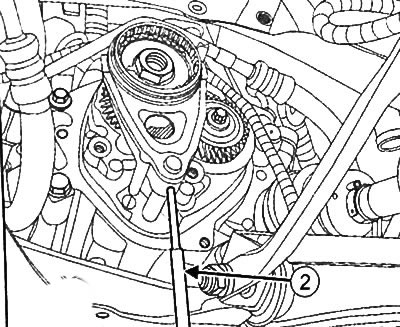

7. С помощью цилиндрической выколотки (2) удалить штифт из вилки включения пятой передачи.
8. С помощью рычага переключения включить первую передачу.
9. Опустить двигатель с помощью траверсы (Mot. 1453) с винтовым кронштейном (Mot. 1453-01).
Примечание: Во избежание повреждений выключателя заднего хода убедиться в том, что он не касается подрамника при опускании двигателя.
10. Перемещением вилки пятой передачи переключиться на пятую передачу.
Примечание: Целью данной операции является блокирование валов коробки передач для облегчения отворачивания гайки.

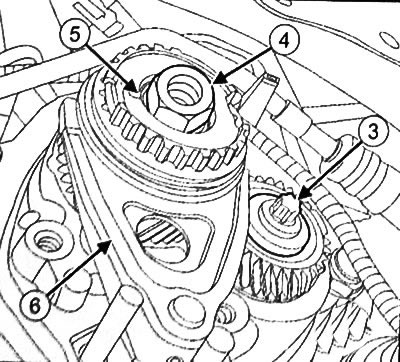

11. Отвернуть болт (3) вторичного вала.
Оригинал можно найти на сайте: renaultbook.ru
12. Отвернуть гайку (4) первичного вала.
13. Удалить шайбу(5) гайки первичного вала.
14. Снять вилку включения пятой передачи со штоком (6).

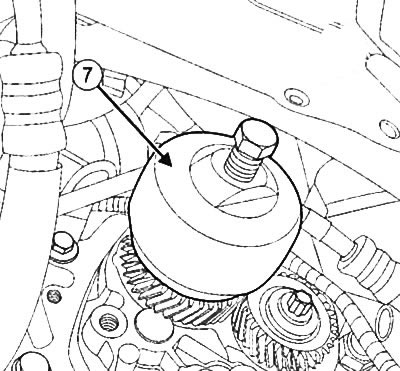

15. Поместить специальное приспособление (Bvi. 1170) (7) на шестерню пятой передачи первичного вала.
Примечание: Проворачивая специальное приспособление (Bvi. 1170), чтобы расположить шлицы приспособления напротив ступицы шестерни.

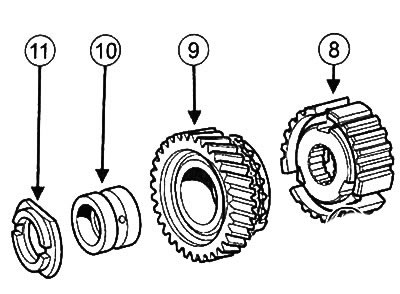

16. Снять ступицу синхронизатора шестерни пятой передачи со шпонками (8).
17. Снять промежуточную шестерню пятой передачи с кольцом синхронизатора (9).
18. Снять опорное кольцо промежуточной шестерни (10) и стопорную шайбу (11).
19. Наживить болт вторичного вала на несколько витков.

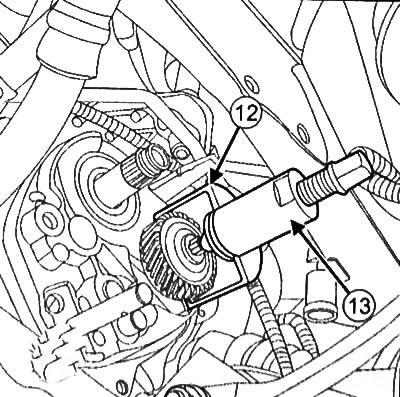

20. Поместить половинку съемника фиксированной шестерни (Bvi. 1000-01) (12) под шестерню пятой передачи.
21. Поместить бескорпусный съемник (Bvi. 22-01) (13) на половинку съемника (Bvi. 1000-01).

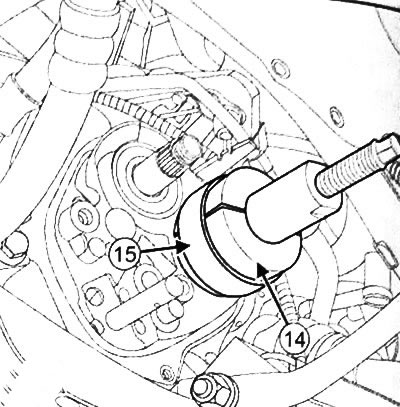

22. Поместить вторую половинку съемника и кольцо (15) съемника фиксированной шестерни (Bvi. 1000-01).
23. Снять шестерню пятой передачи.
