Внимание: Подготовить подходящий поддон для сбора вытекающей жидкости и принять меры по защите окружающих компонентов.
Снятие балки задней подвески
1. Отпустить стояночный тормоз.
2. Поместить автомобиль на двустоечный подъемник.
3. Снять задние колеса с автомобиля.
4. Снять защиту заднего моста.
5. Установить распорку на педаль тормоза для ограничения вытекания тормозной жидкости
6. Отсоединить тормозные шланги от тормозных трубопроводов (1).
7. Снять задние тормозные барабаны (см. главу "Тормозная система").

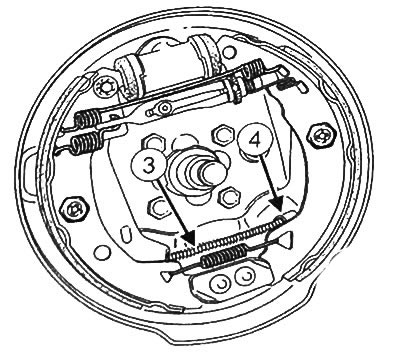

8. Снять тросы привода стояночного тормоза (3) с рычагов тормозных механизмов с помощью плоскогубцев и отвертки.
9. Отцепить тросы привода стояночного тормоза от опорной плиты (4) и от балки заднего моста.
10. Отцепить датчики частоты вращения колес от балки заднего моста.
11. Ослабить гайки(5) резиновой втулки задней подвески с обеих сторон автомобиля.
12. Поместить домкраты под рычаги задней подвески.
13. Отвернуть нижние болты (6) (с обеих сторон автомобиля) и, опуская домкраты, снять пружины задней подвески.
14. Подпереть балку заднего моста домкратом.
15. Привязать балку заднего моста к домкрату предохранительными лентами.

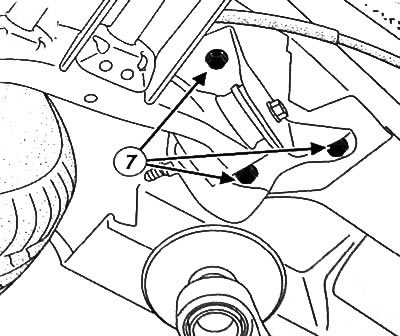

16. Отвернуть болты (7) опоры рычага задней подвески к кузову.
Текст опубликован на веб-сайте: RenaultBook
17. Снять заднюю подвеску в сборе с автомобиля.
18. Снять опоры задних пружин подвески.
19. Снять тормозные трубопроводы с балки заднего моста.
20. Снять колесные цапфы
21. Снять резиновые втулки задней подвески.
Установка балки задней подвески
1. Установить резиновые втулки задней подвески, не затягивая болты.
2. Установить колесные цапфы.
3. Установить тормозные трубопроводы на балку задней подвески
4. Установить опоры пружин задней подвески.
5. Установить балку задней подвески на домкрат.
6. Привязать балку заднего моста к домкрату предохранительными лентами.
7. С помощью домкрата поднять и установить балку задней подвески на автомобиль.
8. Затянуть болты крепления опоры рычага задней подвески к кузову.
9. Установить пружины задней подвески.
10. Наживить нижние болты задних амортизаторов.
11. Установить тросы привода стояночного тормоза.
12. Установить задние тормозные барабаны (см. главу "Тормозная система").
13. Подсоединить тормозные шланги к тормозным трубопроводам.
14. Установить датчики частоты вращения колес.
15. Установить задние колеса.
16. Опустить автомобиль на колеса.
17. Затянуть нижние болты задних амортизаторов моментом 105 Н·м.
18. Затянуть болты резиновых втулок задней подвески моментом 120 Н·м.
19. Снять распорку с педали тормоза.
20. Прокачать тормозную систему (см. главу "Тормозная система").
21. Проверить и, если необходимо, отрегулировать углы установки колес.
