Снятие переднего подрамника
1. Поместить автомобиль на двухстоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи
3. Отвернуть болт универсального шарнира рулевого редуктора
4. Снять передние колеса с автомобиля.
5. Снять защитный поддон двигателя.
6. Снять передние подкрылки.
7. Отвернуть нижние болты крепления переднего бампера к подрамнику.
8. Привязать радиатор системы охлаждения к передней верхней поперечине кузова.
9. Отвернуть верхние болты стоек подрамника.
10. Снять нижние шаровые опоры с поворотных кулаков с помощью специального съемника.

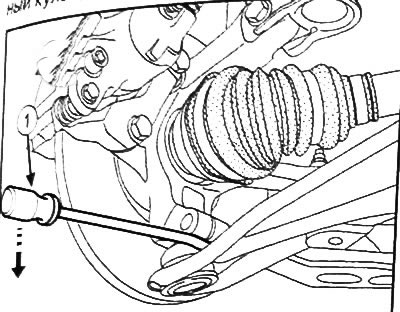

Примечание: Если шаровая опора заклинена в поворотном кулаке, для её отсоединения можно использовать монтировку (1), вставленную под поворотный кулак, как показано на рисунке.
11. Отвернуть болты трубопроводов гидроусилителя рулевого управления от подрамника.
12. Отвернуть болты опоры силового агрегата от подрамника.
13. 3аменить болты крепления подрамника специальными резьбовыми стержнями (Tav. 1747).
14. Опустить подрамник на 20 см.
15. Снять крепление датчика давления в сажевом фильтре.
16. Отсоединить разъем датчика температуры фильтра частиц.

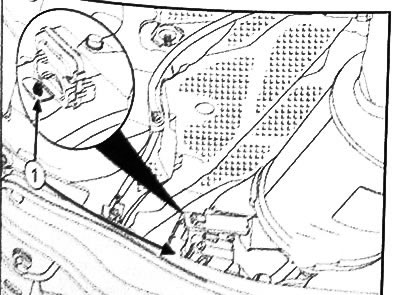

17. Отвернуть болт (1) монтажной втулки выхлопного трубопровода.
18. Отвернуть болты крепления рулевого редуктора к подрамнику.
19. Зафиксировать рулевой редуктор на кузове автомобиля.
20. Поместить опору для снятия/установки двигателя с коробкой передач (Mot. 1390) под подрамник.
21. Опустить подъемник и отрегулировать планки так, чтобы убедиться, что подрамник зафиксирован на опоре.
22. Опустить подрамник на резьбовых стержнях.

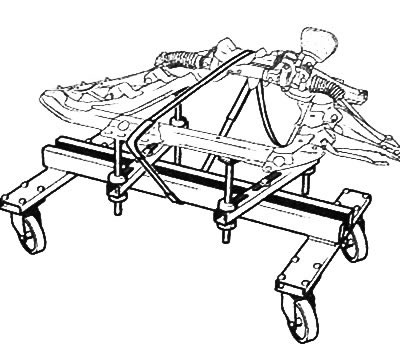

23. Привязать подрамник к опоре для снятия/установки двигателя с коробкой передач (Mot. 1390).
24. Поднять автомобиль подъемником, чтобы отсоединит подрамник от кузова.
25. Снять крепления подрамника.
Установка переднего подрамника
Установка производится в порядке, обратном снятию, с учетом следующего:
- Обезжирить контактные поверхности подрамника и кузова с помощью подходящего чистящего средства.
Внимание: Во избежание перегрева окружающих компонентов следить за тем, чтобы не повредить теплозащитный экран. В случае повреждения теплозащитного экрана необходимо заменить его новым.
- Проверить и отрегулировать углы установки колес.
