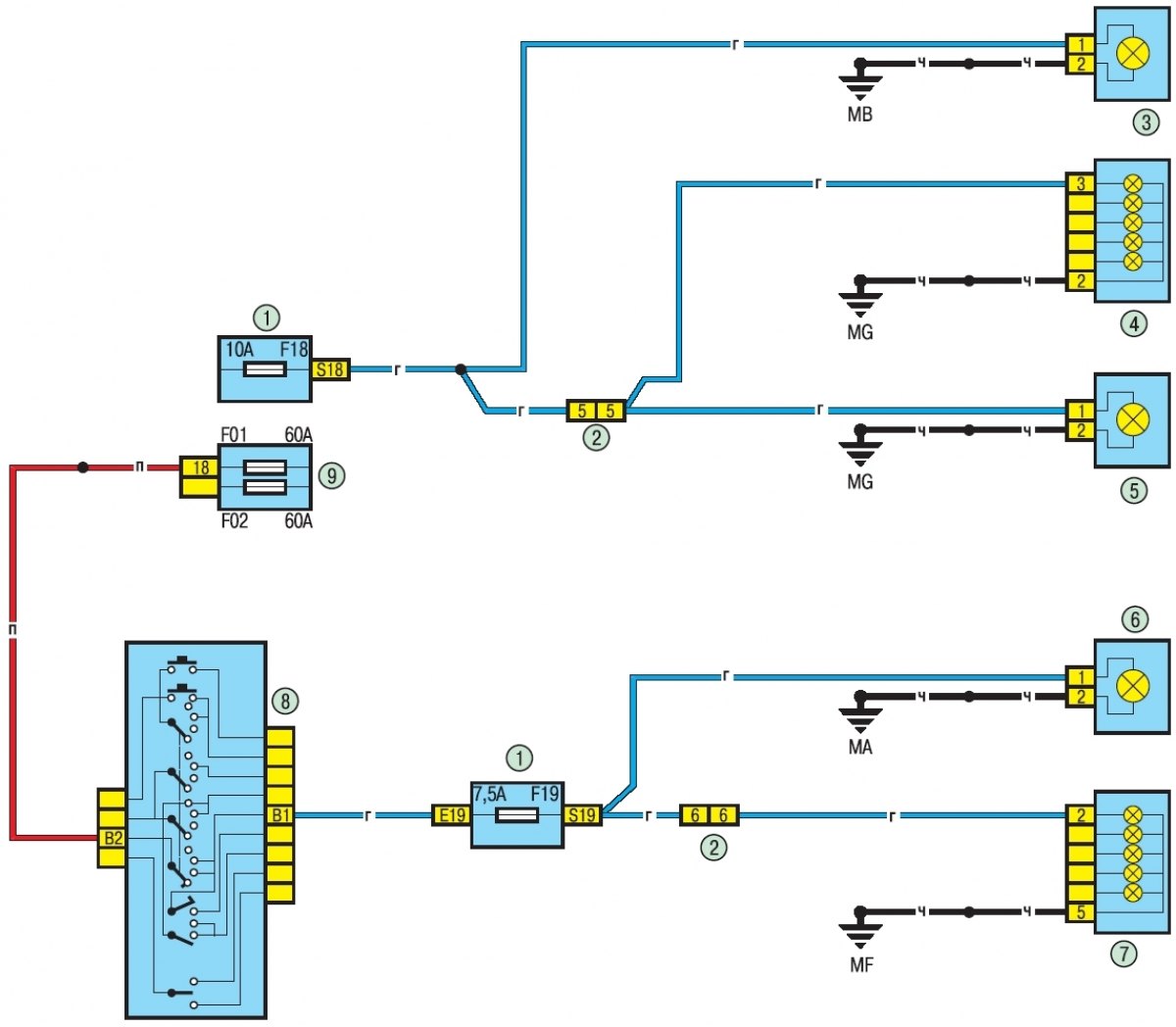

Схема 6. Габаритный свет
Открыть большую картинку в новой вкладке »
1 – блок предохранителей в салоне (см. рис. 10.1); 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – габаритный свет левой передней фары; 4 – левый задний фонарь; 5 – фонарь освещения номерного знака
