Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.



Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1, крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в табл. 10.1.

Таблица 10.1. Цепи, защищаемые плавкими предохранителями.

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

Таблица 10.2. Назначение реле и предохранителей в монтажном блоке, расположенном в подкапотном пространстве (Рис. 10.2a, 10.2б)

1. Для получения доступа к монтажному блоку снимите крышку в панели приборов.

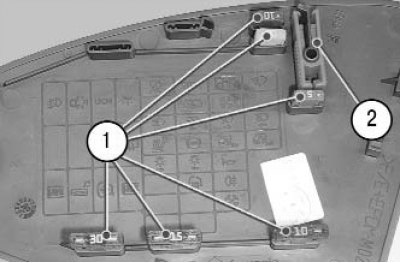

Примечание. На внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители 1 различных номиналов и пластмассовый пинцет 2 для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Внимание! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель с помощью пинцета.

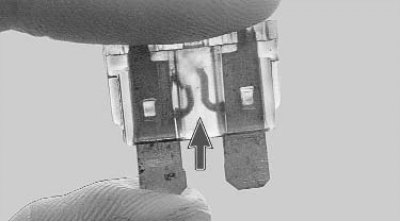

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

Примечание. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

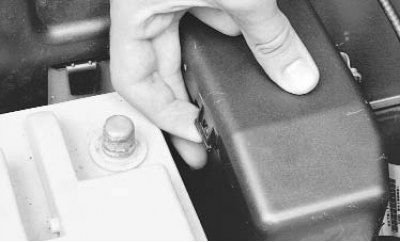

5. Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый...

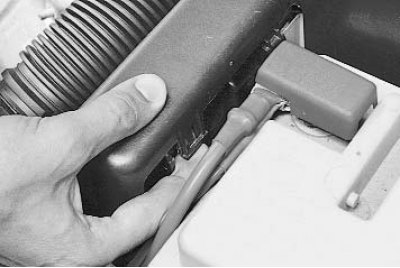

6. ...и правый фиксаторы крышки...

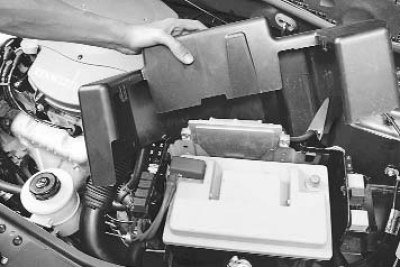

7. ...затем снимите крышку монтажного блока.

8. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.
