Приборы внутреннего освещения салона (Renault Laguna 2)

Особенности

В зависимости от комплектации автомобили могут быть оснащены:

• независимыми фонарями освещения нижней части дверей (загораются при открывании соответствующей двери);
• плафонами (передний и задний) с задержкой срабатывания;
• фонарями освещения пространства под приборной панелью и фонарями освещения под передними сиденьями, включенными в одну электрическую цепь с плафонами;
• фонарями освещения багажного отделения;
• фонарями подсветки зеркала на обоих солнцезащитных козырьках.

Функционирование задержки срабатывания

Приборы освещения салона (плафоны и фонари 8 нише для ног) загораются немедленно по команде ЦЭКБ:

• при открывании одной из дверей или багажного отделения;
• при разблокировании открывающихся элементов с ПДУ (или посредством функции «свободные руки»);
• при вынимании карты Renault из считывающего устройства.

В зависимости от ситуации выключение приборов освещения салона производится ЦЭКБс задержкой или без нее.

Выключение без задержки

При запирании открывающихся элементов посредством ПДУ (открывающиеся элементы закрыты).

Выключение с задержкой

После закрывания последнего открывающегося элемента.

При разблокировании открывающихся элементов с ПДУ.

При включении зажигания.

Примечание. Если в течение продолжительного времени оказывается, что один из открывающихся элементов не закрыт, а зажигание не включается и не выключается, то ЦЭКБ инициирует выключение приборов освещения салона по истечении примерно 15 мин.

Плафоны освещения салона

В зависимости от расположения плафона и комплектации автомобиля узел может включать:

• один выключатель центрального плафона;
• выключатель центрального плафона и фонарь индивидуального освещения;
• выключатель центрального плафона и два фонаря индивидуального освещения;
• выключатель центрального плафона с регулятором яркости и два фонаря индивидуального освещения.

Снятие/установка

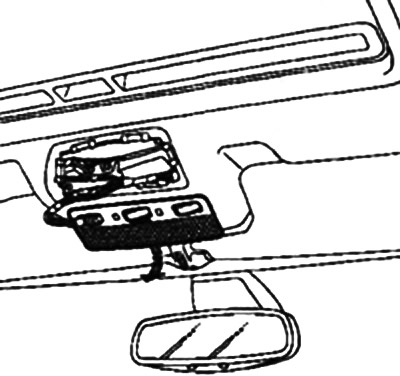

Для снятия потолочного плафона;

• отсоедините рассеиватель;
• потяните за фиксаторы;
• извлеките разъем, повернув его.

Центральный плафон на моделях в базовой комплектации (две клавиши)

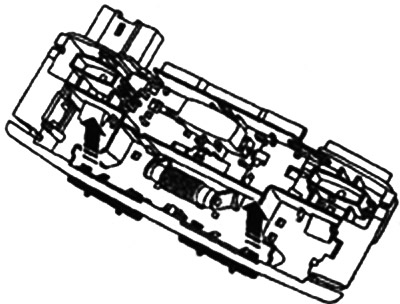

Центральный плафон на моделях в полной комплектации (четыре органа управления)

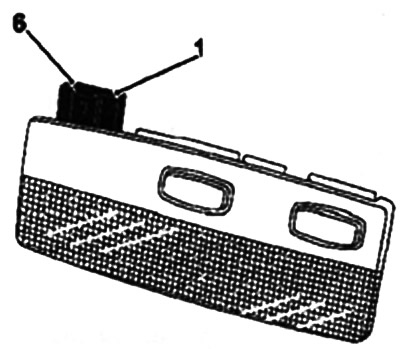

Задний плафон на моделях в базовой комплектации (один выключатель)

• 1. Не используется
• 2. Сигнал ЦЭКБ (открывание двери)
• 3. Связь с задним плафоном
• 4. Не используется
• 5. Не используется
• 6. Масса

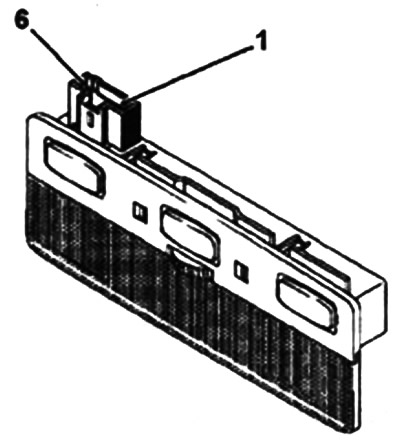

Задний плафон на моделях в полной комплектации (три органа управления)

• 1. Не используется
• 2. Сигнал ЦЭКБ (открывание двери)
• 3. Связь с передним плафоном (реостат освещения)
• 4. «+» освещение
• 5. «+» постоянный
• 6. Масса

Фонарь освещения пространства под приборной панелью

Автомобили оснащены фонарями освещения пространства под приборной панелью и фонарями освещения пространства под передними сиденьями, включенными в одну электрическую цепь с плафоном. Они расположены:

• под вещевым ящиком (со стороны пассажира);

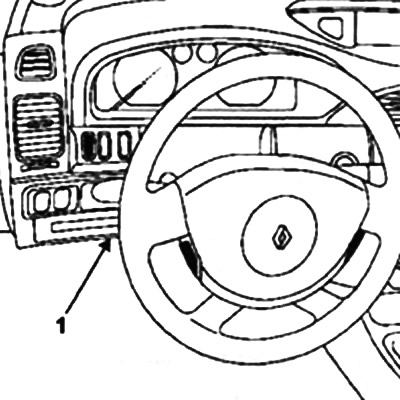

• под рулевым колесом 1;

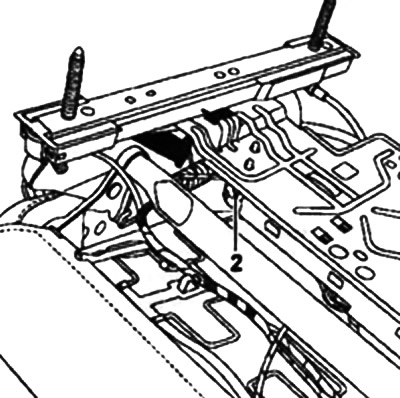

• под передними сиденьями 2 (в зависимости от комплектации).

Эти лампы загораются по команде ЦЭКБ:

• при разблокировании дверей с ПДУ или посредством функции «свободные руки»;
• при открывании одной из дверей;
• при вынимании карты Renault из считывающего устройства.

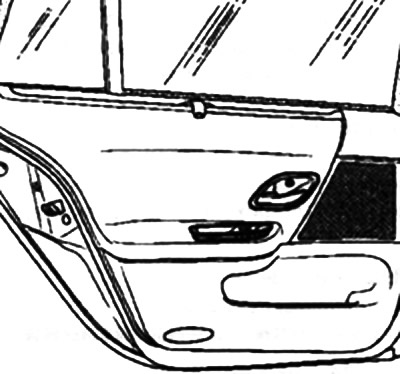

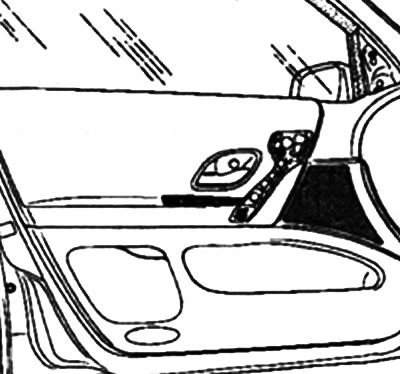

Фонарь освещения нижней части двери

На дверях имеются независимые фонари освещения, включаемые ЦЭКБС при открывании двери. При этом загорается только фонарь на соответствующей двери.

Примечание. Для замены лампы или снятия фонаря необходимо частично снять обивку двери (см. раздел «Кузов»).

Фонарь освещения вещевого ящика

Снятие/установка

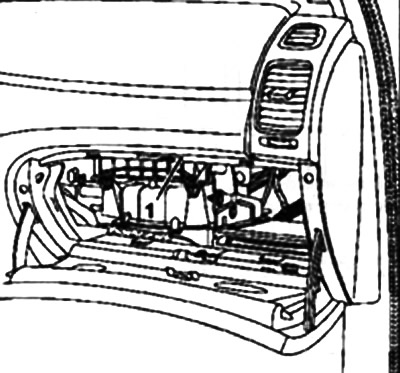

Для снятия фонаря освещения вещевого ящика 1 снимите основание, закрепленное одним винтом. Отсоедините фонарь, нажав на фиксатор.

Фонарь подсветки зеркала

В зависимости от комплектации зеркала могут быть оснащены фонарями подсветки, установленными в обивке крыши.

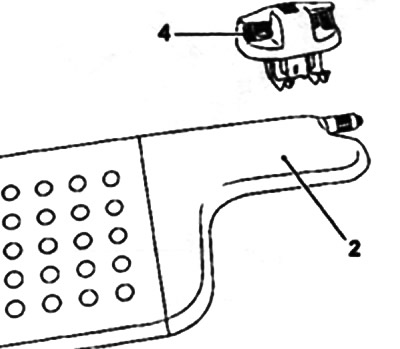

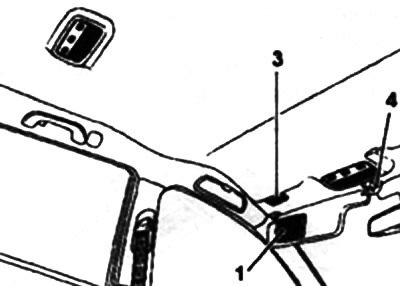

Выключатель расположен на крышке 1 зеркала в солнцезащитном козырьке 2. Питание подается к фонарю 3 через центральное крепление 4 солнцезащитного козырька.

Примечание. Работу выключателя можно проверить через контакты крепления:

• крышка зеркала закрыта (выключатель разомкнут) = фонарь не горит = сопротивление равно бесконечности,
• крышка зеркала открыта (выключатель замкнут) = фонарь горит = сопротивление равно нулю,
