На автомобилях с кузовом типа хэтчбек задние фонари разделены на две части, один фонарь расположен на крыле, а другой на двери задка.
Снятие фонарей на крыльях

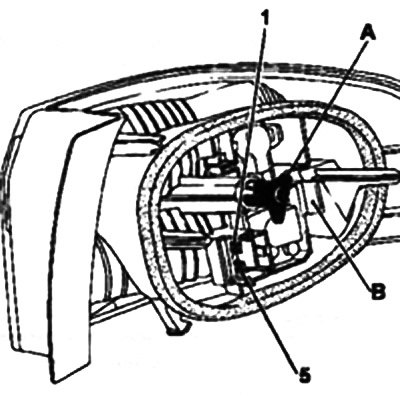

Снимите задний стопор А.
Выньте фонарь и отсоедините разъем.
Для доступа к лампам отсоедините ламподержатель, отжав пружинную защелку В.
Подключение
Колодка фонаря на левом заднем крыле:
- 1. Указатель поворота
- 2. Масса
- 3. Не используется
- 4. Габаритный огонь
- 5. Стоп-сигнал
Колодка фонаря на правом заднем крыле:
- 1. Габаритный огонь
- 2. Стоп-сигнал
- 3. Не используется
- 4. Масса
- 5. Укаэатель поворота
