Снятие
Снимите декоративную крышку и отодвиньте бачок гидроусилителя рулевого управления (если необходимо).
Разъедините разъем исполнительного механизма.

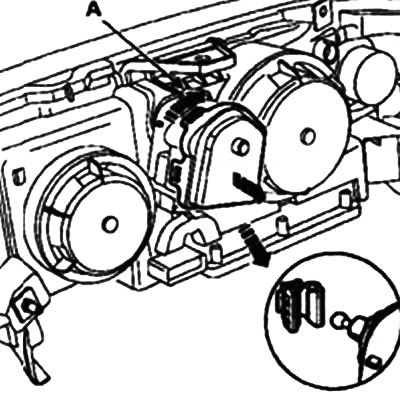

Затяните регулировочный винт А (не более чем на шесть оборотов).
Поверните исполнительный механизм на одну восьмую оборота в направлении наружного края для отсоединения его от блок-фары.
Слегка покачивая привод, отсоедините шаровый шарнир от параболического отражателя.
Примечание. Для снятия исполнительного механизма снимать фару не требуется.
[Смотрите оригинал на указанном ресурсе: www.RENAULTBOOK.ru]
Установка
При установке нового исполнительного механизма затяните его регулировочный винт на шесть оборотов.
Для облегчения снятия исполнительного механизма снимите герметичный кожух и придерживайте отражатель фары.
Отпустите регулировочный винт (на шесть оборотов).
Внимание! После снятия исполнительных механизмов необходимо произвести инициализацию системы и регулировку фар.

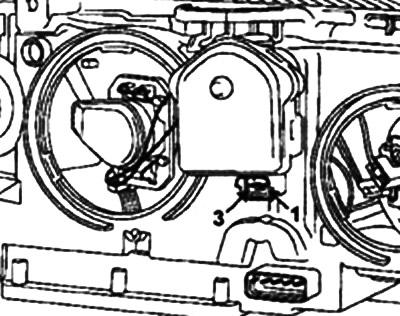

Подключение:
- 1. Масса
- 2. Регулировка ближнего света фары
- 3. Питание
Примечание. В фарах, оснащенных ксеноновыми лампами, устанавливаются специальные исполнительные механизмы.
Примечание. Если при включении зажигания включен ближний свет; то исполнительные механизмы сначала устанавливаются в нижнее положение, а затем возвращаются в промежуточное положение.
