Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- два болта крепления кронштейна бачка гидроусилителя рулевого управления и отведите его 8 сторону;
- защиту топливораспределительной рампы (две гайки);

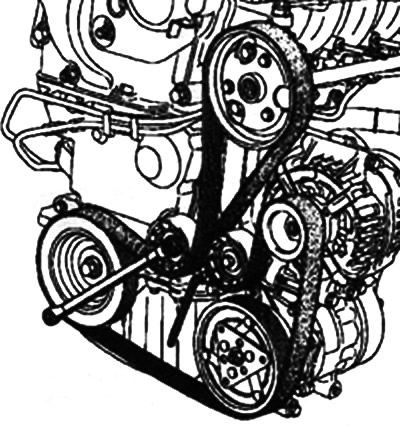

- ремень привода вспомогательного оборудования при помощи шестигранного гаечного ключа, который служит для блокировки натяжного ролика после его перемещения.
Замена ступицы
Зажмите насос в тисках на верстаке.

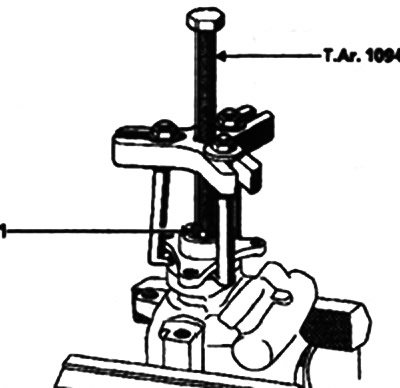

Установите приспособление T. Ar. 1094 и выпрессуйте ступицу.
Примечание. Установите болт 1 между валиком насоса и нажимным болтом приспособления Т. Ar. 1094.

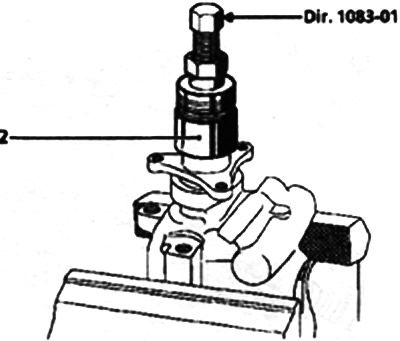

Установите ступицу (новую) и напрессуйте ее с помощью приспособления Dir. 1083-01. Для облегчения установки предварительно нанесите на ступицу тонкий слой универсальной смазки.
Примечание. Поместите между приспособлением Dir. 1083-01 и ступицей втулку 2 толщиной примерно 25 мм.

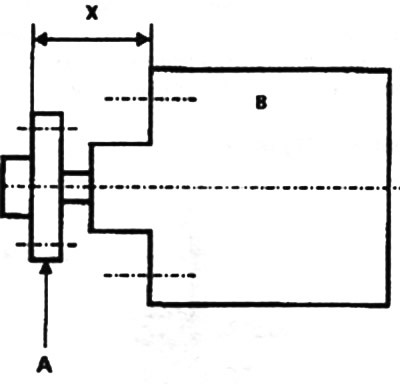

А - ступица.
В - насос рулевого управления с усилителем.
Х = 39,2 мм.
Соблюдайте глубину напрессовки. Для этого при снятии поместите прокладку толщиной 39,2 мм между ступицей и корпусом насоса.
