Педаль сцепления и датчики хода педали сцепления (Renault Fluence 1)

Выключите зажигание.

Отключите аккумуляторную батарею (см. Аккумуляторная батарея: Снятие и установка).

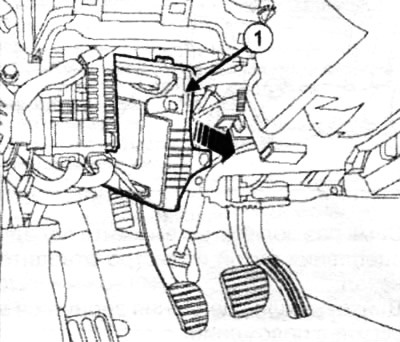

Снимите нижнюю облицовку приборной панели и ЦЭКБС (1).

Датчик конца хода педали сцепления

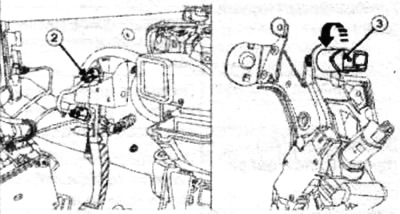

Отсоедините разъем (2) от датчика конца хода педали.

Поверните датчик хода педали сцепления (3) на четверть оборота против часовой стрелки и снимите.

Датчик начала хода педали сцепления

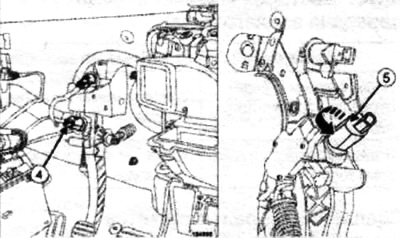

Отсоедините разъем (4) от датчика начала хода педали.

Поверните датчик хода педали сцепления (5) на одну восьмую оборота против часовой стрелки и снимите.

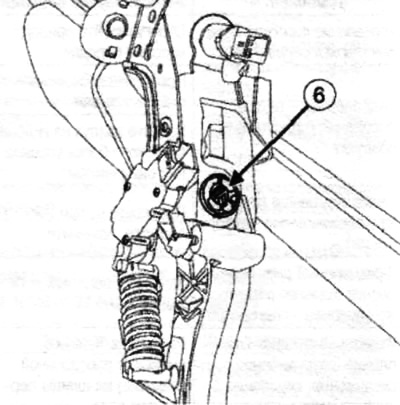

Отсоедините кольцо (6) датчика начала хода педали сцепления.

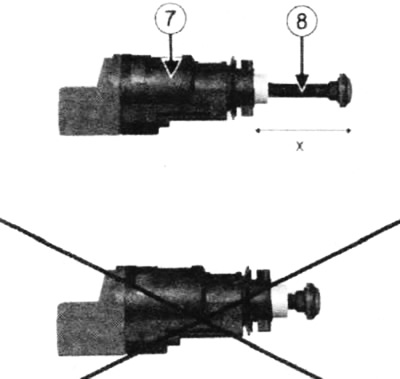

Внимание. Чтобы не повредить многофункциональный переключатель (7):

• перемещайте поршень (8) только во время фазы регулировки;
• не выполняйте больше трех повторений регулировки размера (X);
• не отделяйте поршень (8) от переключателя (7).

Замените переключатель если шток (8) не касается выключателя или если было выполнено больше трех повторений регулировки размера (X).



(Ссылка на источник находится на: RenaultBook)


Измерьте размер штока X (8).

Если расстояние X меньше 29 мм, осторожно потяните за конец штока, чтобы отрегулировать расстояние X в пределах 28-29 мм.

Установите датчик хода педали сцепления на педальный узел.

Заблокируйте датчик хода педали сцепления поворотом на ¼ оборота по часовой стрелке.

Рукой нажмите на педаль сцепления.

Примечание. Для выполнения данной операции главный цилиндр привода сцепления должен быть закреплен на педали сцепления.

Поддерживайте педаль сцепления при возврате в верхнее положение.

Примечание. Датчик хода педали сцепления регулируется автоматически в зависимости от положения педали.

При автоматической регулировке слышны щелчки перехода через фиксированные положения.

Регулировка датчика хода педали сцепления

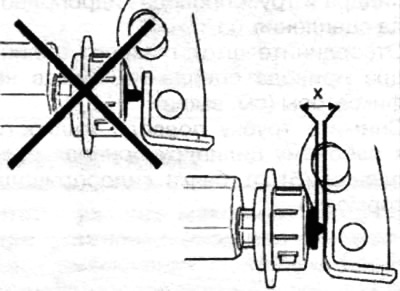

С помощью набор щупов проверьте, что расстояние (X) равно 1-2,5 мм. При педали сцепления, удерживаемой в верхнем положении необходимо установить подкладку толщиной 1 мм между датчиком и педалью сцепления.

Не следует устанавливать подкладку толщиной 2,5 мм между датчиком и педалью сцепления.

Подсоедините разъем датчика начала хода педали сцепления.

Педаль сцепления

Отсоедините жгут проводов педали сцепления.

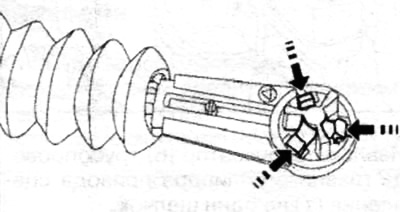

Отсоедините шток главного цилиндра привода сцепления, нажав на фиксаторы.

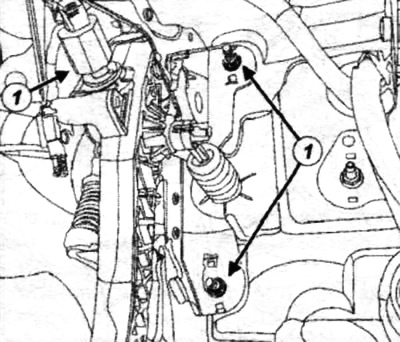

Снимите:

• гайки крепления (1);
• педаль сцепления.

Примечание. Гайки педали сцепления подлежат обязательной замене.

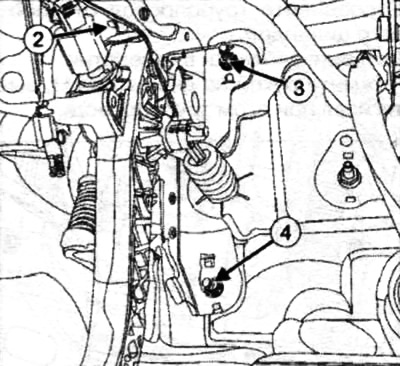

Установите педаль сцепления. Затяните требуемым моментом гайки крепления педали сцепления 21 Нм в указанном порядке (2), (3) и (4).



Закрепите шток главного цилиндра гидропривода сцепления.

Закрепите жгут проводов на педали сцепления.
