Сальник коленчатого вала co стороны маховика
Снимите сальник коленчатого вала (1), используя отвертку и деревянную подкладку, стараясь не повредить посадочную поверхность коленчатого вала.
Обезжирьте и очистите привалочную поверхность коленчатого вала очистителем.
Установите втулку (2) оправки для запрессовки заднего сальника коленчатого вала (Mot. 1791).
Затяните болты (3) установочной втулки.

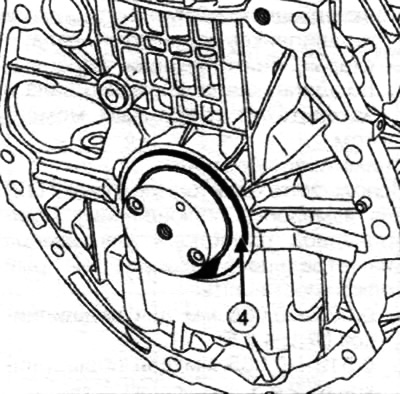

Установите новый сальник коленчатого вала (4) на установочную втулку для запрессовки.

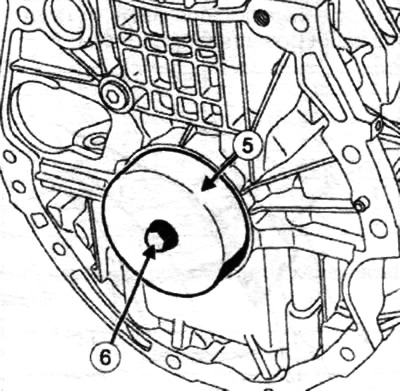

Установите толкатель (5) приспособления (Mot. 1791).
Затяните винт (6) толкателя.
Снимите:
- толкатель;
- болты установочной втулки;
- установочную втулку.
 |
 |
Сальник коленчатого вала со стороны привода ГРМ
Снимите передний сальник коленчатого вала (1) с помощью отвертки.
Примечание. Отметьте направление установки сальника коленчатого вала.
Обезжирьте и очистите привалочную поверхность коленчатого вала очистителем.
Смонтируйте новый передний сальник коленчатого вала (2) на оправке для запрессовки переднего сальника коленчатого вала (Mot. 1790) (3).
Установите оправку на блок с новым передним сальником коленчатого вала.
Совместите канавку (4) оправки со шпонкой коленчатого вала.
Заверните старый болт крепления шкива коленчатого вала (5).
Затяните болт крепления шкива коленчатого вала до соприкосновения опорной поверхности оправки для запрессовки переднего сальника коленчатого вала (Mot. 1790) с крышкой привода ГРМ.
Снимите все приспособления. Убедитесь, что передний сальник коленчатого вала установлен правильно.
