Примечание. Перед заменой лампы накаливания проверьте соответствующую электрическую цепь и предохранитель. Помните: если лампа только что горела, она может быть слишком горячей. Не касайтесь стеклянной колбы пампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу пампы из строя Обязательно заменяйте вышедшие из строя лампы на лампы того же типа Возникающие по неосторожности жировые пятна протрите чистой безворсовой тряпкой или спиртом.
Лампа фары
- Откройте капот и, нажимая на два языка. снимите с задней части фары пластмассовую крышку.
- Отсоедините от лампы электрический разъем.
- Освободите пружинный фиксатор крепления лампы.
- За цоколь достаньте лампу из фары.
- Установку новой лампы проводите в последовательности, обратной снятию, при этом совместите язычки на цоколе лампы с выемками на фаре. Закрепите лампу пружинным фиксатором и установите на заднюю часть фары пластмассовую крышку.

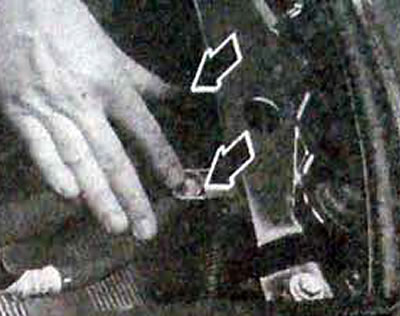

Расположение язычков крепления пластмассовой крышки фары
Лампа габаритного освещения
- Откройте капот и, нажимая на два языка. снимите с задней части фары пластмассовую крышку.
- Поверните на четверть оборота патрон лампы и снимите его.
- Достаньте из патрона лампу и установите новую лампу.
Лампа переднего указателя поворота
- Откройте капот.
- Потянув за кольцо, освободите пружину крапления переднего указателя поворота
- Вытяните вперед указатель поворота.
- Отсоедините от лампы электрический разъем

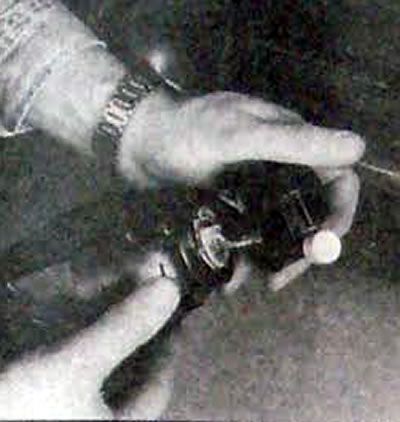

- Поверните патрон с лампой на одну четверть оборота и достаньте его из корпуса переднего указателя поворота.
- Замените лампу и установите указатель поворота в последовательности, обратной снятию. Для правильной установки указателя поворота вставьте два фиксатора указателя поворота в направляющие фары.
- Потянув за кольцо, установите пружину крепления переднего указателя поворота.

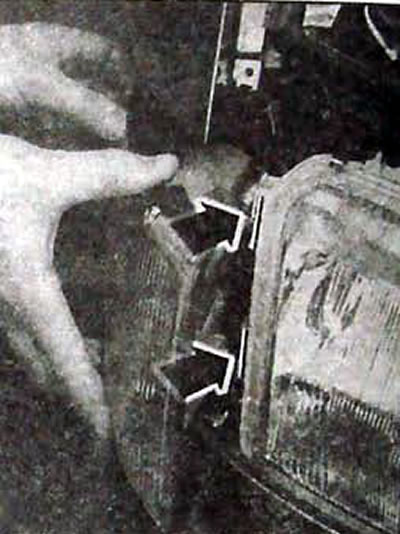

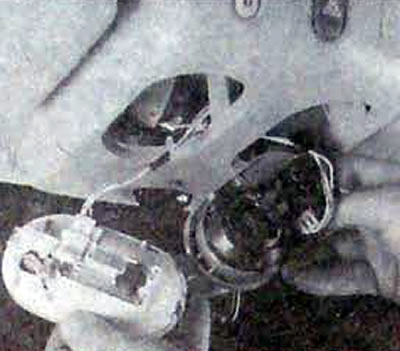

Снятие переднего указателя поворота
При установке указателя поворота вставьте два фиксатора указателя поворота в направляющие фары.
Лампа бокового повторителя поворота
- При помощи плоской отвертки снимите боковой повторитель поворота.
- Поверните патрон с лампой на одну четверть Оборота и достаньте его из корпуса бокового повторителя поворота.
- Замените лампу и установите повторитель поворота в последовательности, обратной снятию.

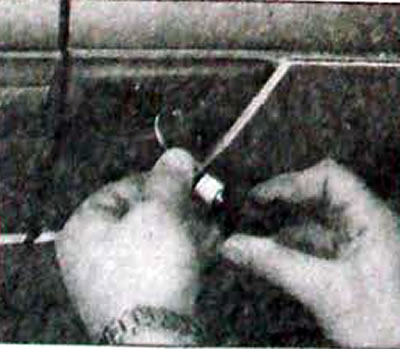

Снятие патрона с лампой с бокового повторителя поворота
Лампа передней противотуманной фары
- Для доступа к лампе противотуманной фары необходимо снять фару.
- Выверните винт крепления крышки, расположенный вверху справа и снимите крышку.
- Выверните винт крепления фары.
- Вытяните вперед противотуманную фару.
- Освободите фиксатор и снимите крышку с фары.
- Отсоедините от лампы два электрических разъема.
- Освободите пружинный фиксатор крепления лампы.
- За цоколь достаньте лампу из фары
- Установку новой лампы проводите в последовательности, обратной снятию.
- Вытяните вперед противотуманную фару.
- Освободите фиксатор и снимите крышку с фары.
- Отсоедините от лампы два электрических разъема.
- Освободите пружинный фиксатор крепления лампы.
- За цоколь достаньте лампу из фары
- Установку новой лампы проводите в последовательности, обратной снятию.
- Закрепите лампу пружинным фиксатором и установите на заднюю часть фары пластмассовую крышку.

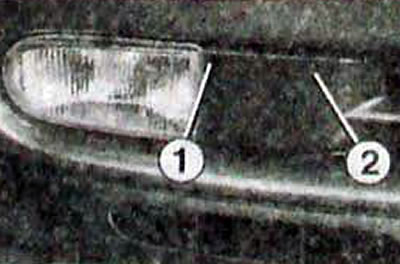

Передняя противотуманная фара: 1. винт регулировки направления светового потока; 2. винт крепления крышки

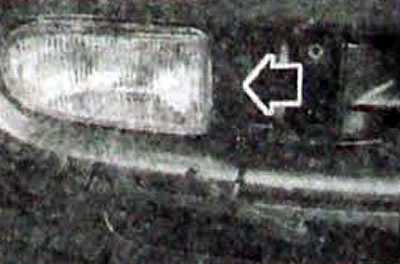

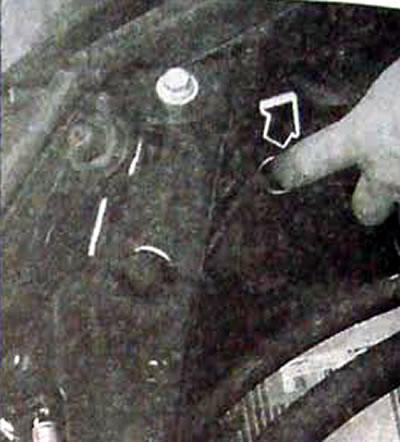

Расположение винта крепления передней противотуманной фары
Снятие передней противотуманной фары и крышки с фары
Лампы заднего фонаря
- Откройте багажник.
- Ключом, находящимся в комплекте бортовых документов выверните два винта крепления заднего фонаря и снимите фонарь с автомобиля
- Нажмите на верхний фиксатор и извлеките из фонаря держатель ламп.
На держателе лампы расположены в следующем порядке (сверху вниз).
- указатель поворота;
- габаритное освещение/ стоп-сигнал;
- заднего хода.
- Достаньте перегоревшую лампу и замените ее.
- Установка проводится в последовательности, обратной снятию.

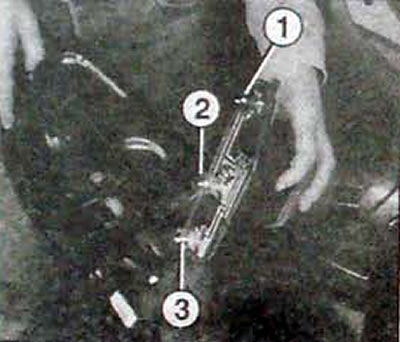

Расположение ламп заднего фонаря на держателе ламп: 1. лампа указателя поворота; 2. лампа габаритного освещения/ стоп-сигнала; 3. лампа заднего хода

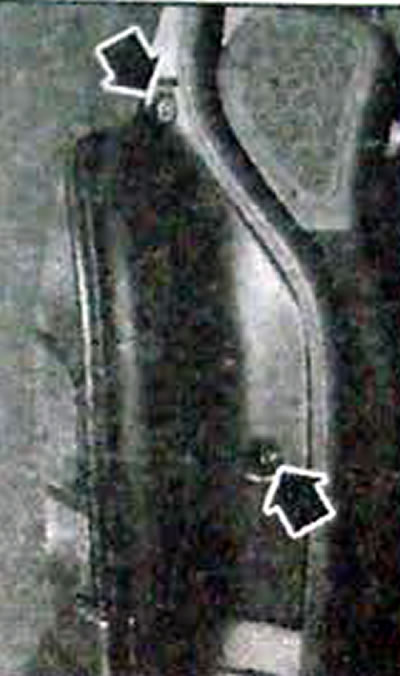

Расположение винтов крепления заднего фонаря
Лампа противотуманного фонаря
- Ключом, находящимся в комплекте бортовых документов выверните винт крепления противотуманного фонаря и снимите фонарь с автомобиля.
- Поверните патрон с лампой на одну четверть оборота и достаньте его из корпуса противотуманного фонаря.
- Достаньте перегоревшую лампу и замените ее.

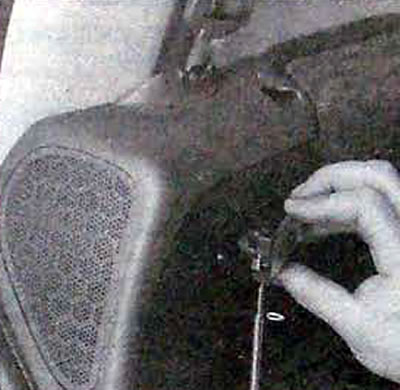

Выворачивание винта крепления противотуманного фонаря

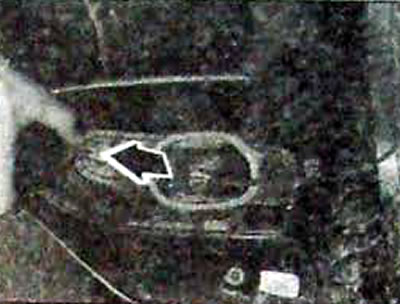

Расположение верхнего фиксатора держателя ламп

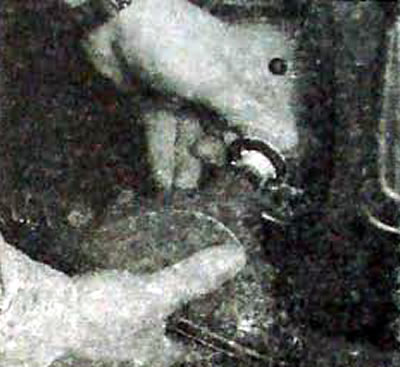

Снятие патрона с лампой с заднего противотуманного фонаря
Лампа центрального стоп-сигнала
- Ключом, находящимся в комплекте бортовых документов выверните два винта крепления центрального стоп-сигнала и снимите его с автомобиля.
- Нажмите на два фиксатора, расположенные по краям держателя ламп и снимите его.
- Достаньте перегоревшую лампу и замените ее.
- Установка проводится в последовательности, обратной снятию.
Расположение винтов крепления центрального стоп-сигнала

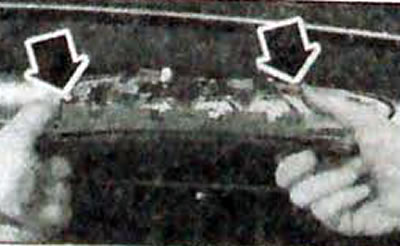

Нажатие на фиксаторы для освобождения держателя ламп центрального стоп-сигнала
Лампа освещения номерного знака
- Тонкой плоской отверткой, введенной в щель нажмите язычок и снимите фонарь подсветки освещения знака.
- Снимите держатель, достаньте перегоревшую лампу и замените ее.

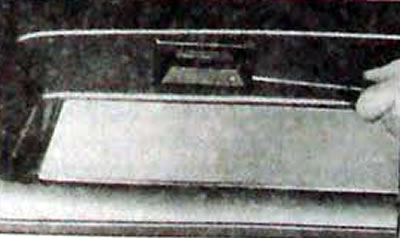

Использование тонкой плоской отвертки для снятия фонаря освещения номерного знака
Снятие держателя для доступа к лампе освещения номерного знака
Лампа плафона
- Вставьте лезвие отвертки в щель между обивкой потолка и плафоном и осторожно отделите фонарь плафона.
- Поверните патрон с лампой на одну четверть оборота и достаньте его из фонаря плафона.
- Снимите перегоревшую лампу.
- Установите новую лампу.
- Установка проводится в последовательности. обратной снятию, после чего вставьте плафон на место до четкой его фиксации.

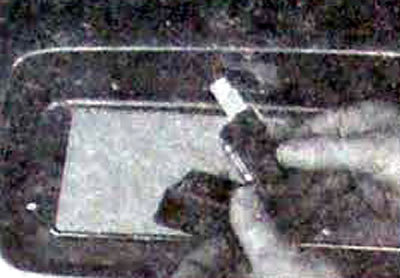

Снятие фонаря плафона
Лампа бокового фонаря
- Вставьте лезвие отвертки в щель между обивкой потолка и корпусом бокового фонаря и осторожно отделите боковой фонарь.
- Достаньте перегоревшую лампу и замените ее.
- Установка проводится в последовательности, обратной снятию.

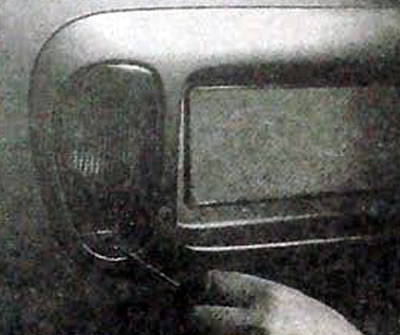

Использование отвертки для снятия бокового фонаря
Лампа освещения багажника
- Вставьте лезвие тонкой отвертки в щель между обивкой багажника и осторожно отделите фонарь освещения багажника.
- Поверните лампу на одну четверть оборота и достаньте ее из фонаря освещения багажника.

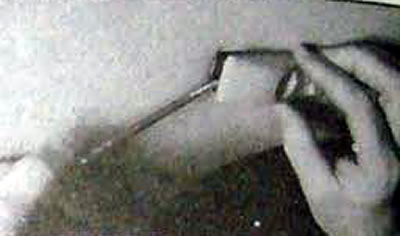

Использование отвертки для снятия фонаря освещения багажника

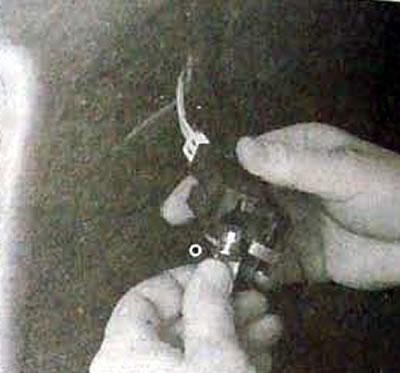

Снятие лампы освещения багажника
