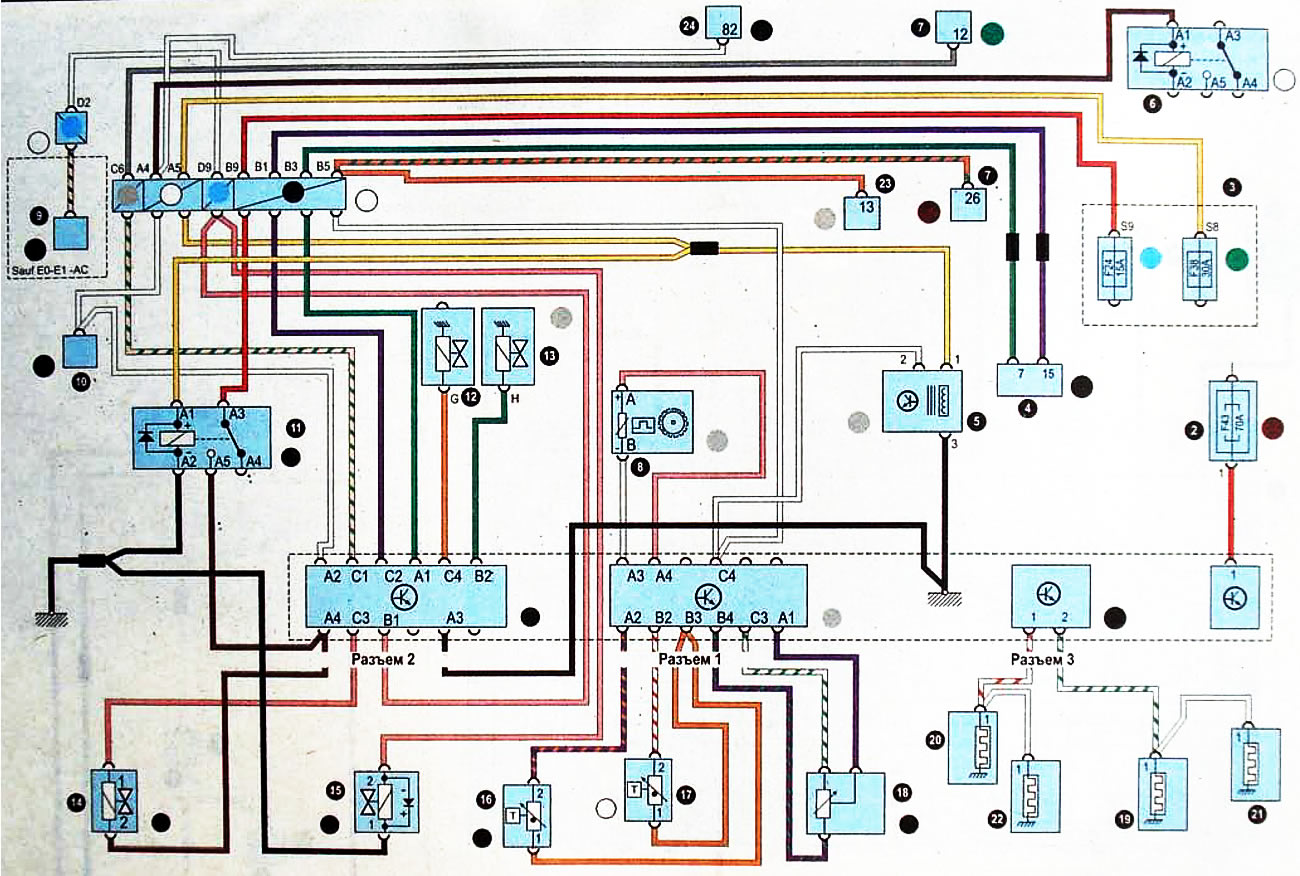

Схема системы управления двигателем G8T 716: 1 - электронный блок управления с блоком предварительного прогрева двигателя; 2 - блок предохранителей и реле в моторном отсеке: 3 - блок предохранителей и реле в салоне автомобиля 4 - диагностический разъем, 5 - датчик скорости; 6 - главное реле; 7 - комбинация приборов; 8 - датчик режима и положения коленчатого вала; 9 - пульт управления системой кондиционирования воздуха; 10 - стартер; 11 - реле питания электронного блока управления; 12 - электромагнитный клапан ALFB; 13 - электромагнитный клапан KSB; 14 - электромагнитный клапан EGR; 15 - электромагнитный клапан ускоренного холостого хода; 16 - датчик температуры воздуха; 17 - датчик температуры охлаждающей жидкости; 18 - потенциометр нагрузки, 19 - свеча накаливания 1-го цилиндра; 20 - свеча накаливания 2-го цилиндра; 21 - свеча накаливания 3-го цилиндра 22 - свеча накаливания 4-го цилиндра; 23 - блок регулятора скорости, 24 - противоугонное устройство
