Центральный замок (Renault 19)

  • Главная
  • Renault
  • Рено 19 (1988-1996)
  • Электрооборудование
  • Электрические схемы
  • Центральный замок
0
Оглавление: Запирание и отпирание 🠛 Схема управления 🠛

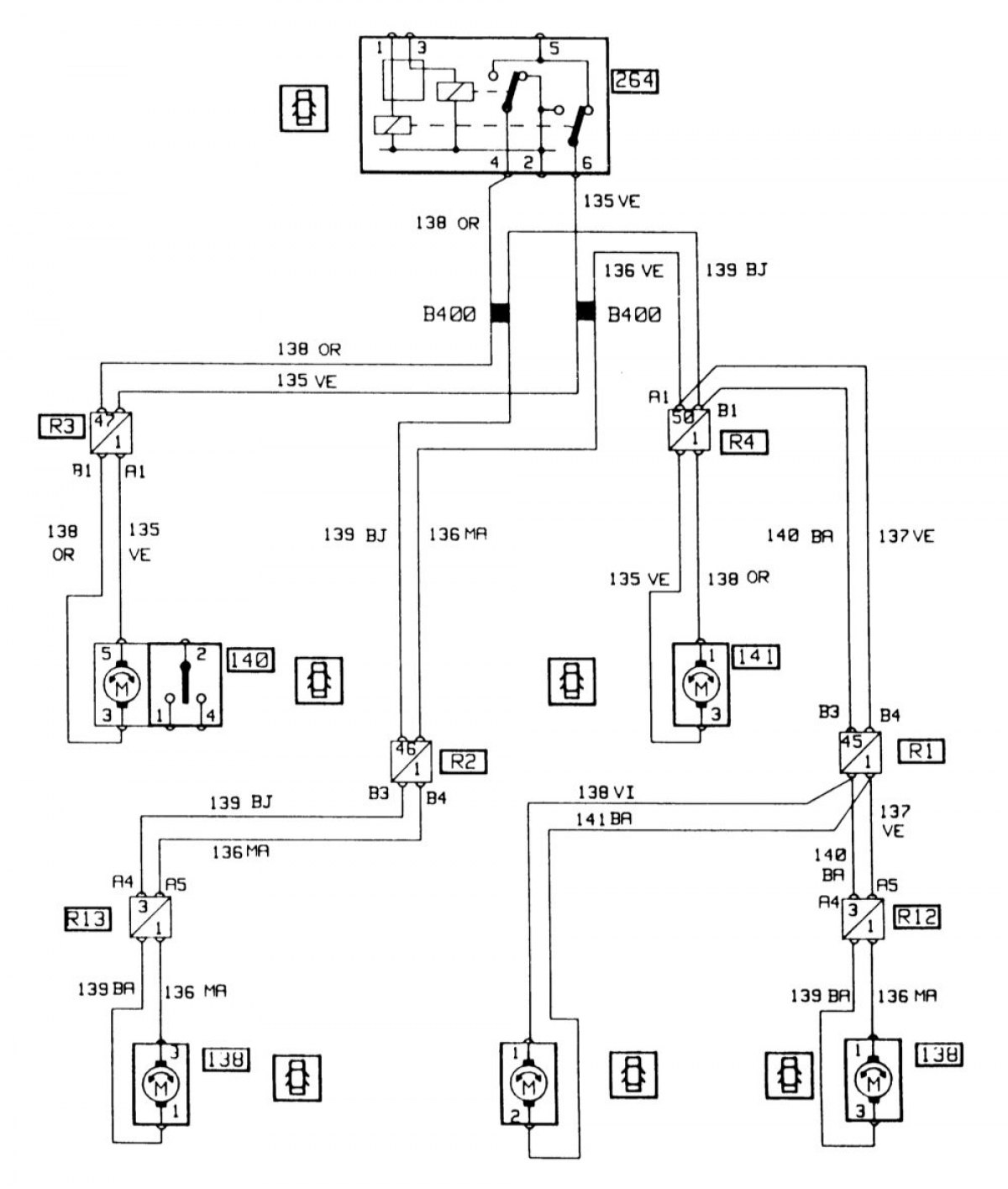

Запирание и отпирание



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

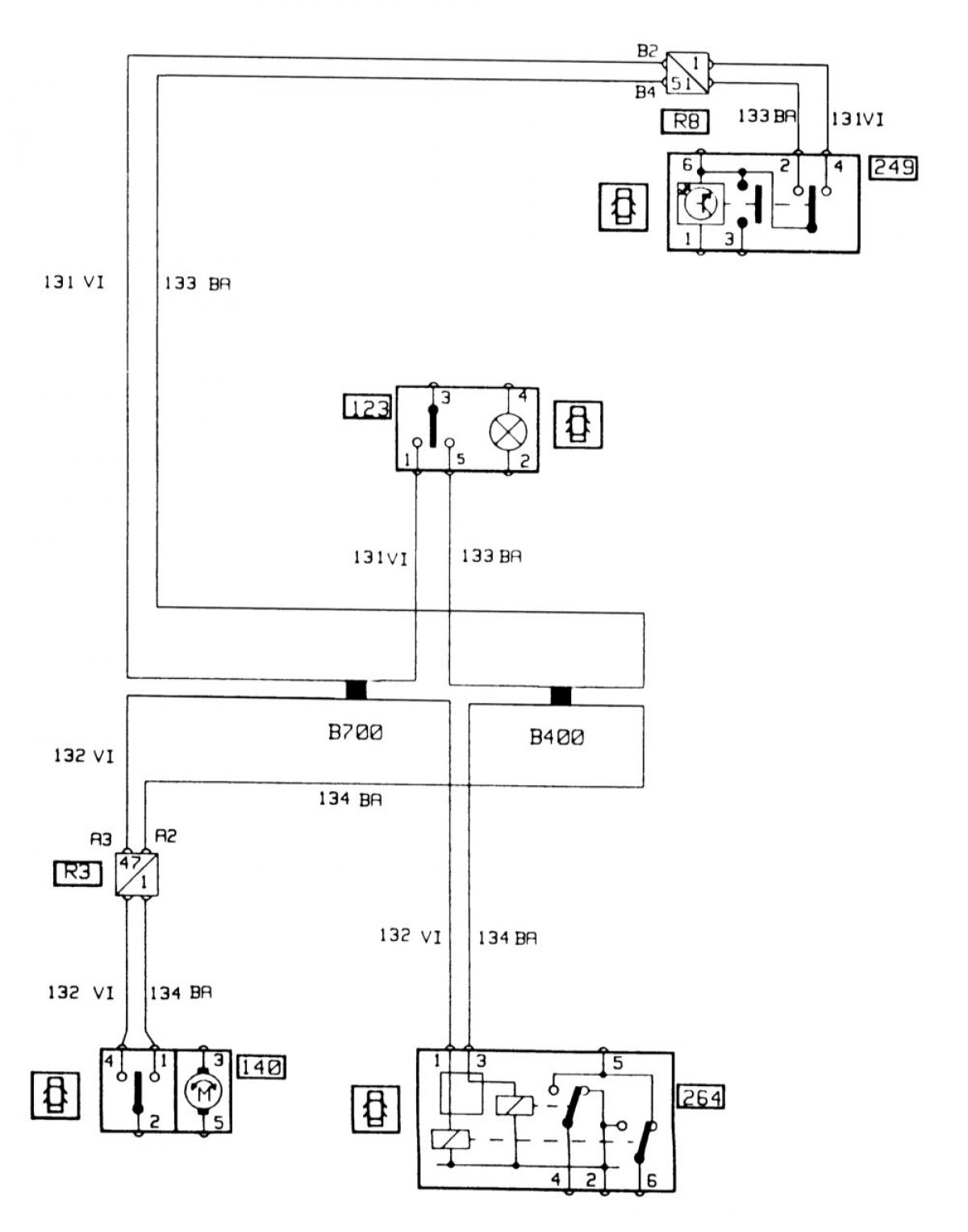

Схема управления



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Перечень обозначений на схемах бортового электрооборудования находится здесь →

(Эта статья взята с веб-сайта: www.RenaultBook.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Трофимова Анастасия
