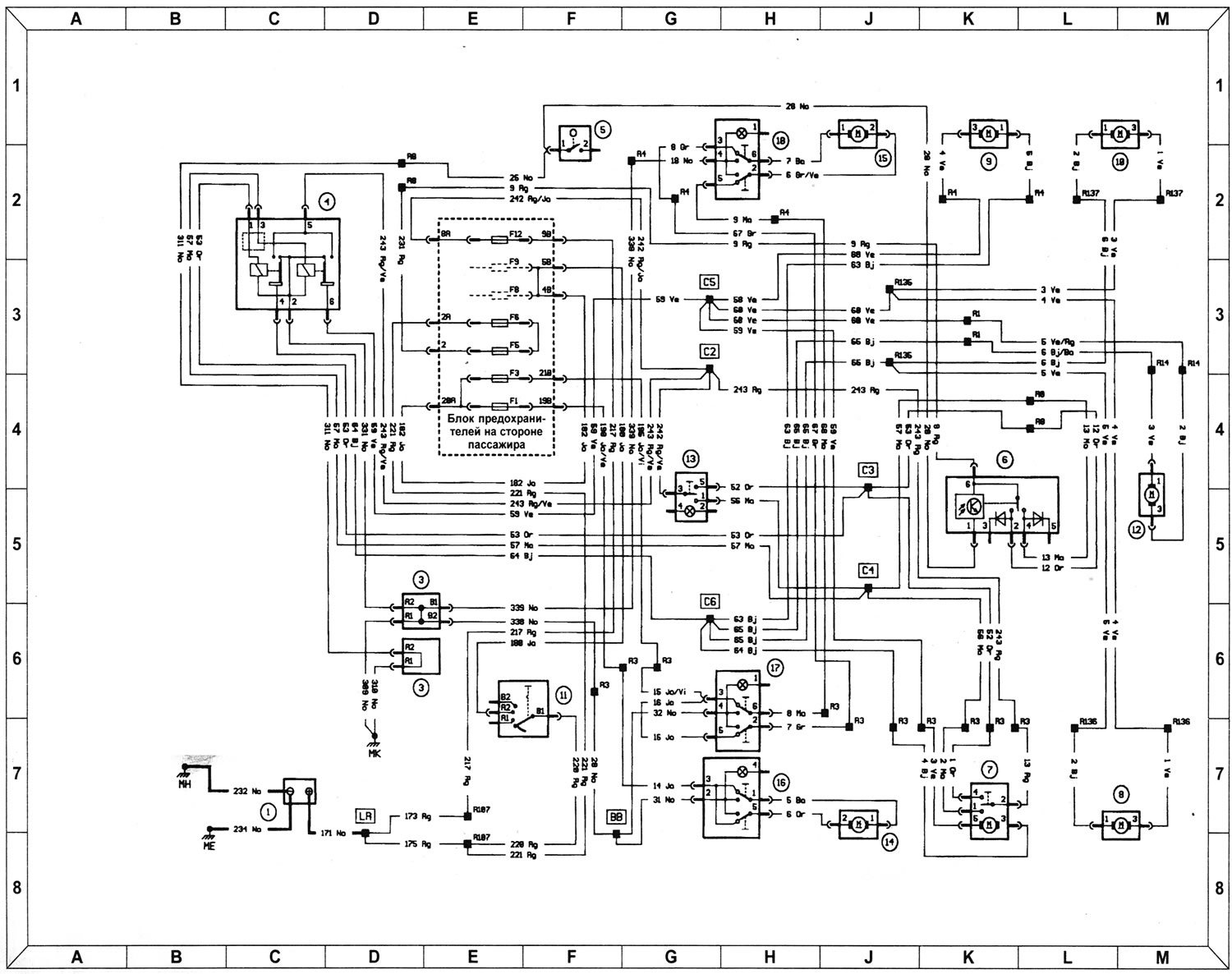

Ключ к схеме
- 1 - Аккумулятор
- 3 - Шунт
- 4 - Реле центрального замка
- 5 - Дверной выключатель освещения салона (передний левый)
- 6 - Инфракрасный приемник системы центрального замка
- 7 - Привод центрального замка (передний левый)
- 8 - Привод центрального замка (задний левый)
- 9 - Привод центрального замка (передний правый)
- 10 - Привод центрального замка (задний правый)
- 11 - Выключатель зажигания
- 12 - Привод центрального замка (задняя дверь)
- 13 - Главный переключатель центрального замка
- 14 - Мотор левого переднего стеклоподъемника
- 15 - Мотор правого переднего стеклоподъемника
- 16 - Переключатель левого стеклоподъемника (со стороны водителя)
- 17 - Переключатель левого стеклоподъемника (со стороны пассажира)
- 18 - Переключатель правого стеклоподъемника (со стороны пассажира)
