Автомобілі 1-го та 2-го етапів випуску
Зняття
1. Відстебніть кнопки кріплення та зніміть бризковики з обох коліс (див. мал.).

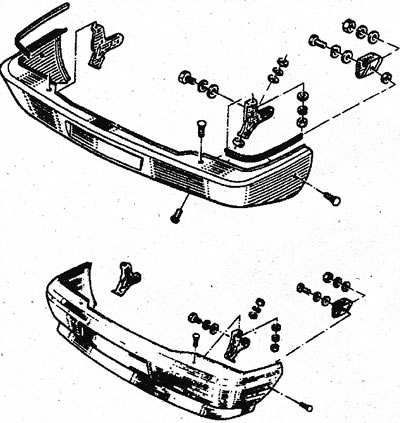

24.1 Елементи кріплення переднього бампера (автомобілі 1-го та 2-го етапів випуску)
2. Діючи з моторного відсіку, відкрутіть по 2 болти кріплення бічних кронштейнів бампера до кузова..
3. Відкрутіть болти кріплення передніх кронштейнів бампера до фар.
4. Зніміть бампер і від'єднайте дроти від протитуманних фар (за необхідності).
Встановлення
5. Установка здійснюється у зворотній послідовності. Встановіть на свої місця бризковики.
Автомобілі 3-го етапу випуску
Зняття
6. Бічні гвинти кріплення бампера розташовані у моторному відсіку у підколісному просторі. Щоб отримати доступ до них, необхідно спочатку зняти всі відповідні елементи кузова. Розташування цих елементів залежить від типу двигуна і навісного устаткування, але у разі необхідно зняти такі вузли і агрегати:
- а) повітряний фільтр у зборі;
- b) кронштейн багатоконтактного роз'єму;
- с) блок реле та запобіжників;
- d) комп'ютер системи упорскування.
Можна не знімати ці елементи повністю, а лише відвернути їх кріплення та відвести їх убік.
7. Після цього можна відвернути гвинти бокового кріплення бампера.
8. Відкрутіть два болта переднього кріплення бампера, розташовані на стійках кронштейна фар (див. ілюстрацію).

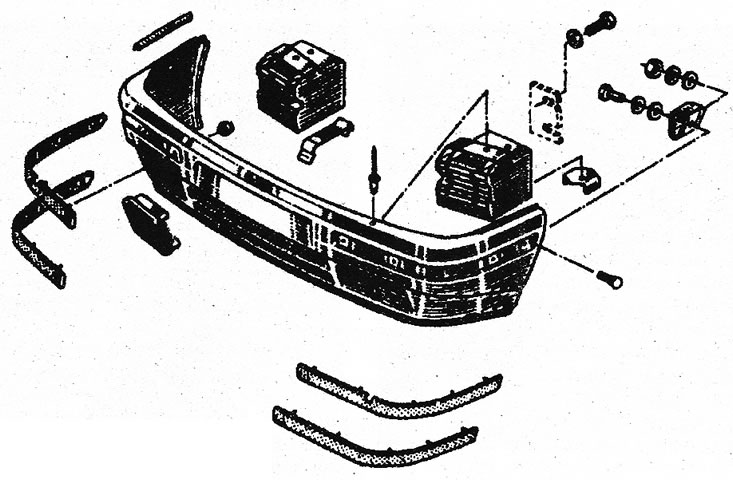

24.8 Елементи кріплення переднього бампера (автомобілі 3-го етапу випуску)
9. Зніміть передній бампер із автомобіля. Від'єднайте дроти від протитуманних фар (якщо вони встановлені).
10. У разі потреби, видаляючи заклепки, можна зняти протиударний захист бампера.
11. Запам'ятайте кількість ущільнюючих елементів протиударного захисту і під час складання встановіть таку ж кількість.
Встановлення
12. Установка здійснюється у зворотній послідовності. Нанесіть на різьблення болтів шар герметика.
