Радиатор (модели с кондиционером).
1 - Дефлектор, 2 - Конденсатор кондиционера, 3 - Радиатор, 4 - Подушки радиатора.
Радиатор (модели без кондиционера).
1 - Дефлектор, 2 - Радиатор, 3 - Подушки радиатора.
Снятие радиатора
1. Установите автомобиль на подъемник.
2. Отсоедините аккумуляторную батарею.
3. Снимите нижнюю защиту двигателя.
4. Слейте охлаждающую жидкость через нижний шланг радиатора.
5. Снимите впускной воздуховод, разъемы вентиляторов. провода с поддерживающих кронштейнов на вентиляторах, верхний шланг радиатора, решетку радиатора, верхние опоры радиатора и радиатор.

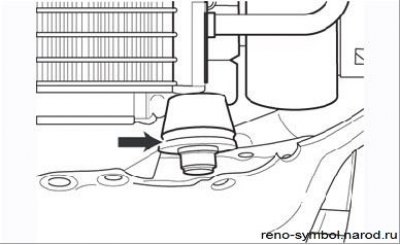

Рисунок 3.86. Нижняя резиновая опора радиатора (стрелка)
- аккуратно поднимите радиатор с нижних опор...

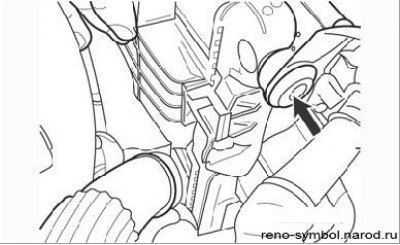

Рисунок 3.87. Верхняя резиновая опора радиатора (стрелка)
- ... и верхних опор. Замените опоры в случае их повреждения;
- осмотрите радиатор, очистите его от грязи, при обнаружении утечек устраните их при помощи специалистов.
Установка
Установка проводится в порядке, обратном снятию. Примите меры к предупреждению повреждения пластин радиатора и конденсора (при наличии). Залейте жидкость в систему охлаждения и удалите из нее воздух.
Примечание. При снятии и установке радиатора не погните оребрение трубок теплообменника.
