Блок предохранителей 1
При возникновении неисправности одного из электроприборов прежде всего, проверьте соответствующие предохранители.

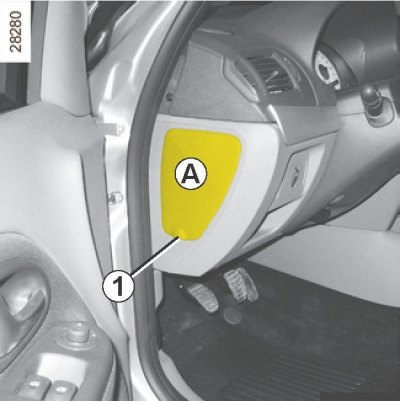

Снимите крышку А, взяв ее за ручку 1.

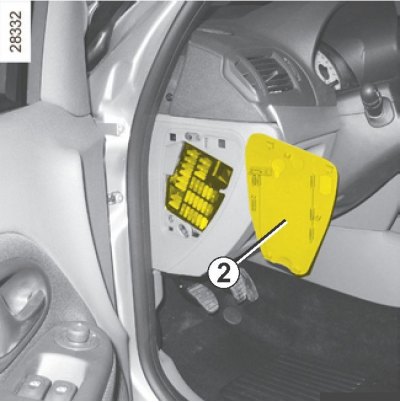

Для замены см. этикетку с указанием назначений предохранителей 2, подробная таблица приведена ниже.
Свободные гнезда для предохранителей использовать не рекомендуется.
Проверьте соответствующий предохранитель и при необходимости замените его обязательно новым, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
В соответствии с местным законодательством и в качестве меры предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.
| Символ | Назначение предохранителя |
 | Электронный блок управления автоматической коробки передач/Усилителя рулевого управления |
 | Электровентилятор системы отопления |
 | Правый габаритный огонь/Лампа освещения салона |
 | Левый габаритный огонь/Лампа освещения салона |
 | Обогрев наружного зеркала заднего вида |
 | Левая фара дальнего света |
 | Левая фара ближнего света |
 | Фонарь заднего хода
Антиблокировочная система тормозов (ABS) |
 | Электростеклоподъемники |
 | Подушки безопасности и преднатяжители ремней безопасности |
 | Очиститель заднего стекла/Панель управления кондиционера |
 | Электрообогреватель заднего стекла |
 | Задний противотуманный фонарь |
 | Правая фара дальнего света |
 | Правая фара ближнего света |
 | Система впрыска топлива |
 | Аудиосистема/Система кондиционирования воздуха/Часы |
 | Освещение салона/ Часы/Аудиосистема |
 | Аудиосистема/ Прикуриватель/Часы |
 | ЦЭКБС/Указатели поворота |
 | Указатели поворота и огни аварийной сигнализации |
 | Плафон освещения/ Очиститель заднего стекла |
 | Противотуманные фары |
 | Центральный замок дверей |
 | Электровентилятор системы кондиционирования воздуха |
 | Диагностический разъем |
 | Звуковой сигнал |
 | Очиститель ветрового стекла |
 | Стоп-сигнал/ Центральный замок/ Щиток приборов |
 | Стоп-сигнал |
Назначение предохранителей (наличие предохранителей зависит от комплектации автомобиля).
