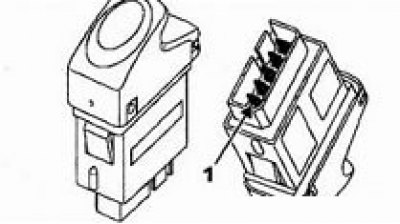

Со стороны водителя
Примечание. Данный выключатель не может быть проверен.
| Клемма | Описание |
| 1 | Управление стеклом двери водителя |
| 2 | "Земля" |
| 3 | Питание (при включенном зажигании) |
| 4 | Подсветка (+) |
| 5 | Управление стеклом двери водителя |

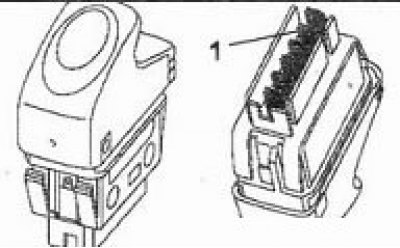

Со стороны пассажира
| Клемма | Описание |
| 1 | Подсветка (+) |
| 2 | Управление стеклом двери водителя |
| 3 | Питание (при включенном зажигании) |
| 4 | "Земля" |
| 5 | Питание (при включенном зажигании) |
| 6 | Управление стеклом двери водителя |
Проверка
| Положение | Клеммы | |||
| 5-6 | 6-2 | 2-3 | 2-4 | |
| нейтральное | 0 Ом | ∞ | 0 Ом | ∞ |
| открытие | ∞ | 0 Ом | 0 Ом | ∞ |
| закрытие | 0 Ом | ∞ | ∞ | 0 Ом |
