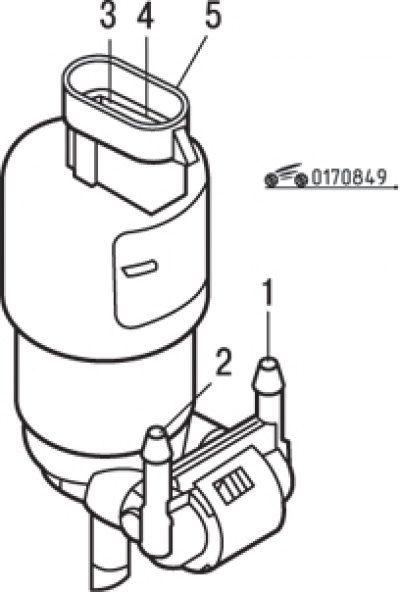

Рис. 8.49. Мотор стеклоомывателя: 1 – наконечник черного цвета для подачи жидкости к ветровому стеклу; 2 – наконечник белого цвета для подачи жидкости к заднему стеклу; 3, 4 – контакты; 5 – контактный разъем
Автомобиль оснащен стеклоомывателем с электронасосом (рис. 8.49) двунаправленного действия с возможностью подачи жидкости из бачка к омывателю либо ветрового, либо заднего стекла в зависимости от напряжения на двух контактах разъема 5.
Снятие и установка бачка стеклоомывателя
Порядок снятия:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите поводки стеклоочистителя;
- снимите накладку ветрового стекла (см. раздел «Кузов»);

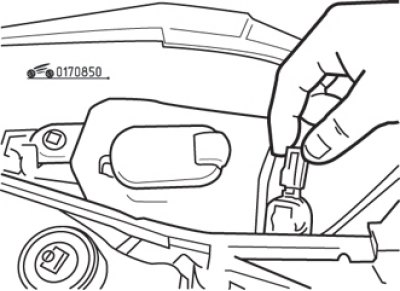

Рис. 8.50. Отсоединение контактного разъема от электронасоса стеклоомывателя
- отсоедините контактный разъем от электронасоса (рис. 8.50);
(Эта заметка скопирована с ресурса: Renaultbook.ru)

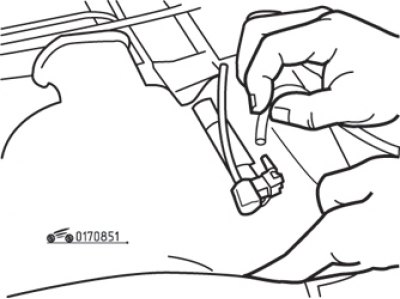

Рис. 8.51. Отсоединение шлангов от электронасоса стеклоомывателя
- выверните болт крепления бачка стеклоомывателя и приподнимите его так, чтобы можно было отсоединить от электронасоса шланги (рис. 8.51), пометив их расположение;
- выньте бачок из моторного отсека;
- при необходимости отсоедините от бачка электронасос.
Установку выполняйте в порядке, обратном снятию, учитывая замечания, относящиеся к установке поводков стеклоочистителя (см. выше).
Форсунки стеклоомывателя
Направление струи жидкости, выходящей из форсунок, регулируется с помощью иголки или булавки, вставленной в распылитель и поворачиваемой в нужном направлении для оптимального попадания жидкости на стекло.
Для снятия форсунки ветрового стекла поднимите капот, отсоедините от форсунки шланг и аккуратно выдавите ее наружу, стараясь не повредить краску.
Для снятия форсунки двери задка необходимо снять верхнюю панель двери (см. подраздел «Снятие и установка верхнего стоп-сигнала»). Отсоедините шланг и аккуратно выдавите форсунку наружу, стараясь не повредить краску двери.
Установку форсунок выполните в порядке, обратном снятию.
