Оглавление: Снятие 🠛 Установка 🠛
Снятие
1. Отсоедините клемму провода «массы» (-) от аккумулятора.
Внимание! При этом происходит удаление данных из запоминающих устройств, например, защитного кода радиоприемника. Перед тем, как отсоединить аккумулятор, ознакомьтесь с рекомендациями главы «Аккумулятор - снятие и установка».
2. Снимите крышку обтекателя, см. соответствующую главу.
3. Отсоедините коробку воздухозаборника.
4. Отсоедините многоконтактный штекер А (см. иллюстрацию).

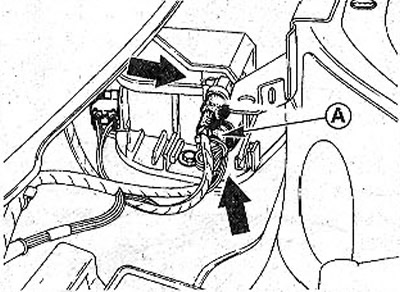

13.4 Отсоедините многоконтактный штекер А
5. Вывинтите два болта крепления соединительной платы.
6. Извлеките электромотор вместе с соедини тельной платой, на которой находятся сопротивления (см. иллюстрацию).

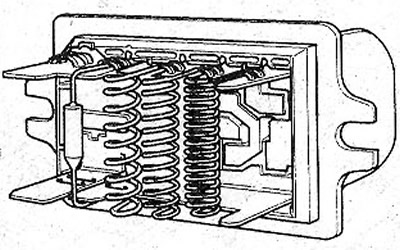

13.6 Извлеките электромотор вместе с соединительной платой, на которой находятся сопротивления
Установка
7. Проверьте перед установкой электродвигатель вентилятора на легкость хода.
8. Поставьте электродвигатель на место и закрепите болтами.
9. Подсоедините многоконтактный штекер.
10. Подсоедините коробку воздухопритока.
11. Поставьте на место крышку обтекателя, см. соответствующую главу.
12. Подсоедините к отрицательному полюсу аккумулятора клемму провода «массы» (-), настройте часы и радиоприемник.
Автомобили SCENIC
Дополнительные сопротивления закреплены шурупами на корпусе вентилятора отопителя под панелью приборов.
[Текст первоисточника на этом сайте: RenaultBook]
Для снятия и установки дополнительных сопротивлений панель приборов демонтировать необязательно
13. Отсоедините клемму провода «массы» (-) от аккумулятора.
Внимание! При этом происходит удаление данных из запоминающих устройств, например, защитного кода радиоприемника. Перед тем, как отсоединить аккумулятор, ознакомьтесь с рекомендациями главы «Аккумулятор - снятие и установка».
14. Отсоедините штекер питания от платы сопротивлений, просунув руку под панель приборов.
15. Вывинтите нижний болт крепления платы сопротивлений.
16. Ослабьте затяжку верхнего болта крепления платы сопротивлений. Полностью болт не вывинчивайте.
17. Подайте плату назад и извлеките её. Установка платы выполняется в последовательности, обратной снятию.
