Снятие и установка стартера, двигатель К4М (1.6 л, 16 клапанов) (Renault Logan 2)

Снятие стартера

1. Поместить автомобиль на двустоечный подъемник.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять воздушный резонатор (см. главу "Система впуска и выпуска").

4. Сдвинуть пыльник рычага переключения передач.

5. Отвернуть болт (1) крепления тяги переключения передач.

Примечание: Тяга переключения передач подсоединяется посредством проставки. Следить за тем, чтобы не потерять проставку при отворачивании болта.

6. Отсоединить тягу переключения передач (2).

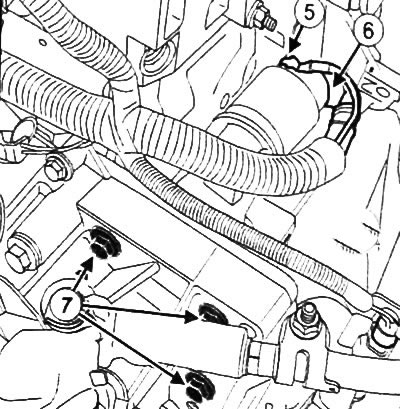

7. Отвернуть гайку (5) клеммы соленоида стартера.



8. Отвернуть гайку(6)клеммы стартера.

9. Отвернуть болты (7) крепления стартера.

10. Снять стартер из-под автомобиля.

Установка стартера

1. Проверить наличие установочного штифта в блоке цилиндров.

2. Установить стартер из-под автомобиля.

3. Установить болты крепления стартера и затянуть моментом 44 Н·м.

4. Подсоединить клеммы стартера.

5. Затянуть гайку клеммы стартера моментом 8 Н·м, а гайку клеммы соленоида стартера - моментом 5 Н·м.

6. Подсоединить тягу переключения передач и затянуть болт тяги моментом 28 Н·м.

7. Установить пыльник рычага переключения передач.

8. Установить воздушный резонатор.

9. Подсоединить аккумуляторную батарею.
