Снятие и установка стартера, двигатель К9К (дизель 1.5 л) (Renault Logan 2)

Снятие стартера

1. Поместить автомобиль на двустоечный подъемник.

2. Отвернуть болты крепления и снять защитный поддон двигателя.

3. Отсоединить отрицательную клемму аккумуляторной батареи.

4. Снять отводной патрубок промежуточного охладителя (см. главу "Система впуска и выпуска").

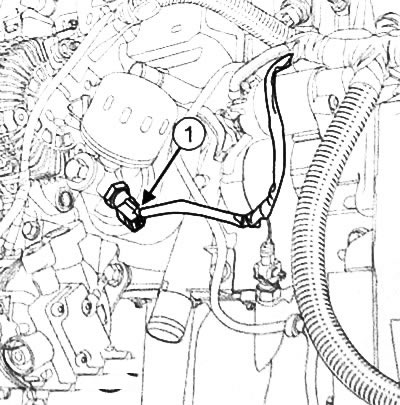

5. Отсоединить разъем датчика давления масла (1).

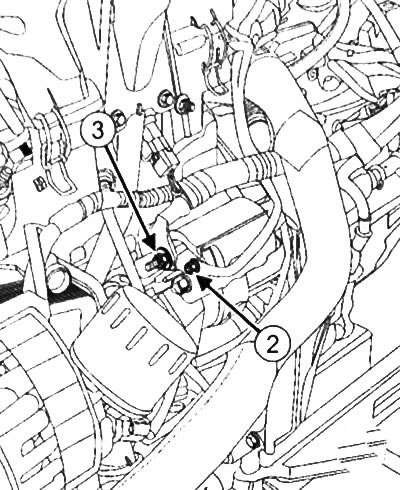

6. Отвернуть гайку и отсоединить клемму (2) соленоида стартера.



7. Отвернуть гайку и отсоединить клемму подачи питания стартера (3).

8. Убрать проводку стартера в сторону.

9. Отвернуть болты (4) и снять стартер с двигателя.

Установка стартера

Примечание: Перед установкой проверить наличие установочного штифта в блоке цилиндров двигателя.


Установка производится в порядке, обратном снятию.

Примечание:

Моменты затяжки:

• болты стартера: 44 Н·м;
• гайка клеммы подачи питания на стартер: 8 Н·м;
• гайка клеммы соленоида стартера: 5 Н·м.
