Примечание: : заменять деталь новой после каждого снятия.
1. Передняя эмблема. 2. Радиаторная решетка. 3. Заглушка гнезда для буксирной проушины. 4. Передний бампер. 5. Крышка противотуманной фары. 6. Крепление противотуманной фары. 7. Противотуманная фара. 8. Верхняя направляющая воздуховода переднего бампера. 9. Нижняя решетка переднего бампера. 10. Аэродинамический элемент.
Снятие и установка переднего бампера
Снятие переднего бампера
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть болты крепления передних подкрылков к переднему бамперу с обеих сторон автомобиля.
3. Отвернуть болты крепления перегородочных панелей.
4. Отвернуть нижние болты переднего бампера.
5. Отвернуть верхние болты переднего бампера.
6. Отцепить боковые части переднего бампера сначала сзади (1), а затем спереди (2).

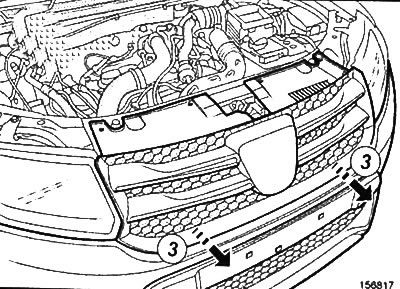

7. Частично снять передний бампер вперед (3) (для этого потребуется два человека).

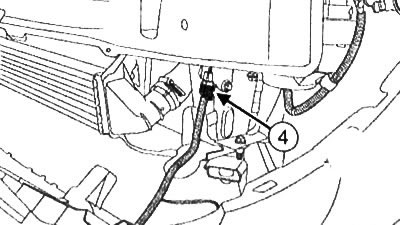

8. Отцепить разъем (4) передних противотуманных фар.
9. Отсоединить разъем передних противотуманных фар.
10. Снять передний бампер с автомобиля (для этого потребуется два человека).
Установка переднего бампера
Установка производится в порядке, обратном снятию.
Снятие и установка ударопоглощающей балки переднего бампера
Снятие ударопоглощающей балки переднего бампера
1. Снять передний бампер.
2. Снять звуковые сигналы.

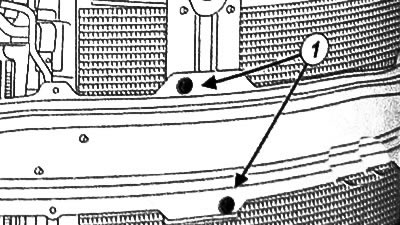

3. Отвернуть болты (1) от передней кузовной панели.

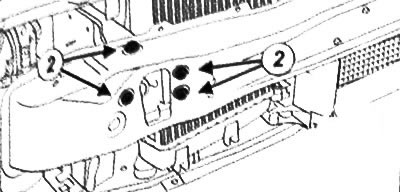

4. Отвернуть болты (2) ударопоглащающую балку переднего места.
Установка ударопоглощающей балки переднего бампера
Установка производится в порядке, обратном снятию.
Примечание:Момент затяжки болтов крепления ударопоглощающей балки переднего бампера: 21 Н·м.
