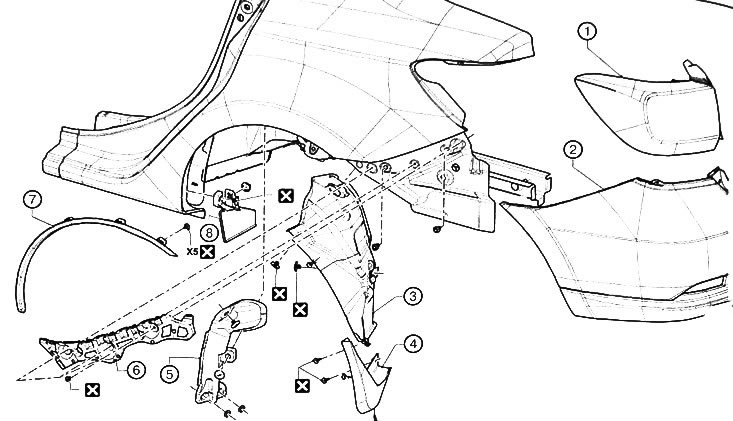

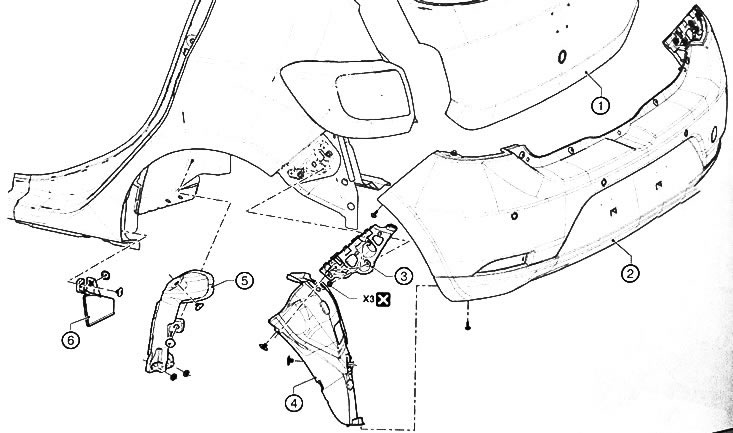

Примечание:: заменять деталь новой после каждого снятия.
1. Задняя дверь. 2. Клипсы обшивки задней двери. 3. Обшивка задней двери. 4. Внутренняя ручка отпирания задней двери. 5. Болт внутренней ручки отпирания задней двери. 6. Ручка стеклоподъемника задней двери.
1. Наружная ручка отпирания задней двери. 2. Короб задней двери. 3. Ограничитель задней двери. 4. Внутренняя ручка отпирания задней двери. 5. Болт внутренней ручки отпирания за дней двери. 6. Ручка стеклоподъемника задней двери. 7. Замок задней двери. 8. Скоба замка задней двери.
Снятие и установка задних дверей
Примечание:
Данная операция может быть выполнена двумя способами:
- снятие без навесов (используется при замене дверей)
- снятие с навесами (используется для обеспечения начальной регулировки)
Передняя дверь может быть снята без снятия переднего крыла.
Снятие задней двери
1. Извлечь защиту (1) пыльника жгута проводов задней двери из стойки В кузова (в зависимости от уровня оснащения).

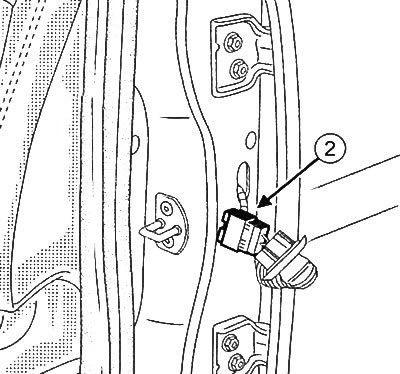

2. Отсоединить разъем (2) задней двери (в зависимости от уровня комплектации).

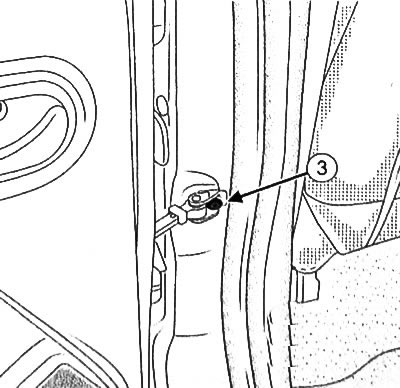

3. Отвернуть болт (3) ограничителя задней двери.
4. Убрать ограничитель задней двери в сторону.
Снятие без навесов

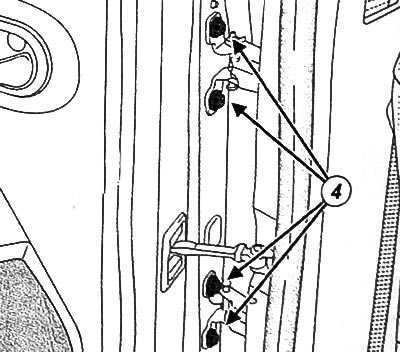

5. Отвернуть болты (4) задней боковой двери.
6. Снять заднюю дверь с автомобиля (потребуются два человека).
Снятие с навесами

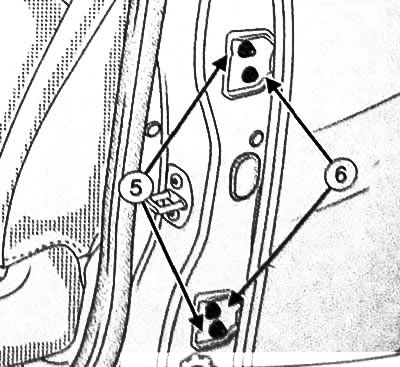

7. Отвернуть гайки (5) и болты (6) передней двери.
8. Снять заднюю дверь с автомобиля (потребуются два человека).
Установка задней двери
Установка без навесов
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметру передней двери и совпадение поверхностей двери и прилежащих кузовных поверхностей.
Проверить функционирование всех элементов.
Установка с навесами
Примечание: Нанести валик уплотняющей мастики на дверные навесы.
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметру задней двери и совпадение поверхностей двери и прилежащих кузовных поверхностей.
Проверить функционирование всех элементов.
Регулировка задних дверей
Примечание: Значения кузовных зазоров приведены в разделе "Кузовной ремонт и размеры" ниже.
Существует два способа регулировки задних дверей:
- посредством креплений задней двери;
- посредством панели замочной скобы задней двери.

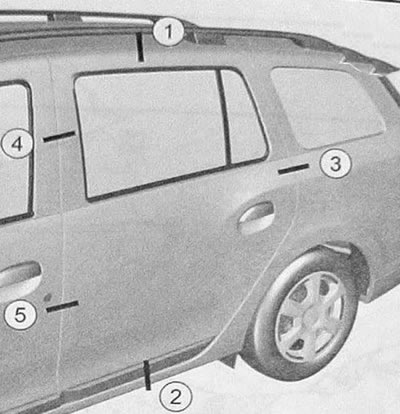

Примечание: Соблюдать последовательность регулировочных зон, приведенную на рисунке. Регулировка зон (4) и (5) возможна только при правильной регулировке положения передней двери.
Седан
Универсал

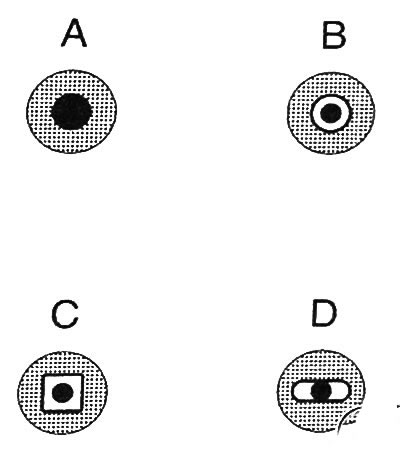

Примечание: Обозначения A, B, С и D отображают способ регулировки. Черная точка в центре соответствуют стержню болта. Серые участки соответствуют регулируемому компоненту. Белые участки соответствуют области регулировки.
Регулировка по высоте и длине

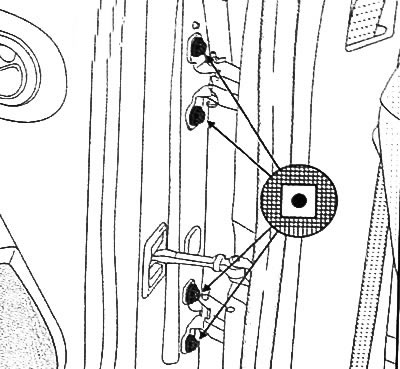

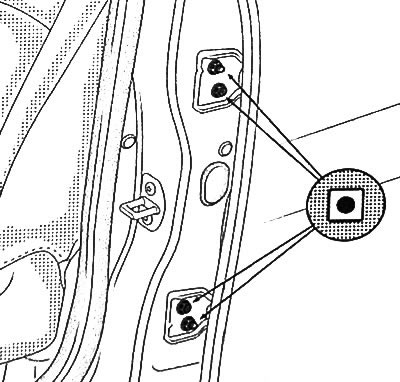

1. Ослабить болты и гайки крепления навесов задней двери к кузову.
2. Последовательно отрегулировать зоны (1) И (2) (см. иллюстрацию последовательности регулировки выше)
3. Отрегулировать зоны (3), (4) и (5) (см. иллюстрацию последовательности регулировки выше).
Примечание: Регулировка зон (3) и (4) возможна только при правильной регулировке положения задней двери.
4. Затянуть внутренние болты и гайки крепления навесов передней двери к кузову.
Регулировка глубины посадки двери
1. Ослабить болты крепления навесов к задней двери.
Примечание: Оригинальные монтажные пластины навесов приклеены к дверному коробу. Для выполнения регулировки необходимо удалить пластину с помощью деревянного бруска и молотка.
2. Отрегулировать глубину в зонах (1), (2), (4) и (5) (см. иллюстрацию последовательности регулировки выше).
3. Затянуть болты крепления навесов к задней двери.

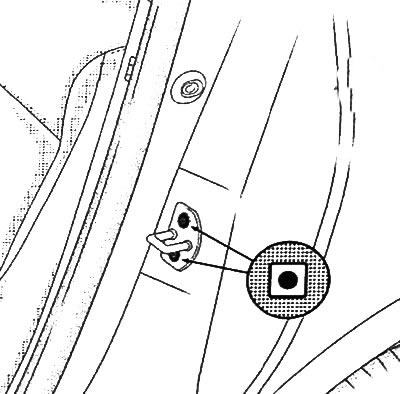

4. Ослабить болты панели замочной скобы.
Примечание: Регулировка зон (3) и (4) возможна только при правильной регулировке положения задней двери.
5. Выполнить регулировку в следующей последовательности:
- отрегулировать высоту панели скобы относительно замка двери для предотвращения их контакта;
- отрегулировать глубину в зоне (3).
6. Затянуть болты панели замочной скобы.
