Примечание:: необходимо использовать специальный инструмент/приспособление.

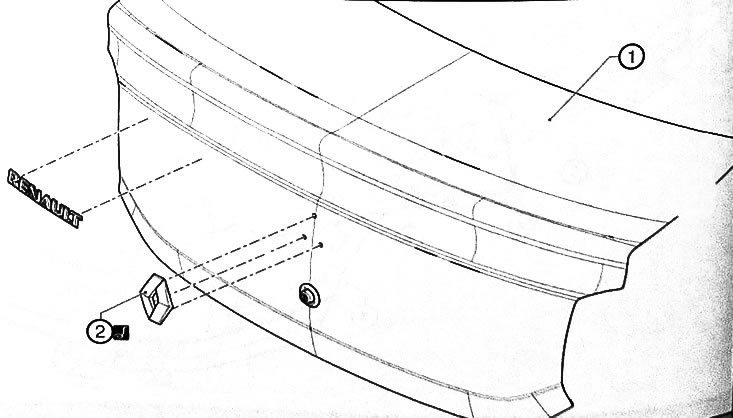

1. Крышка багажника. 2. Эмблема.

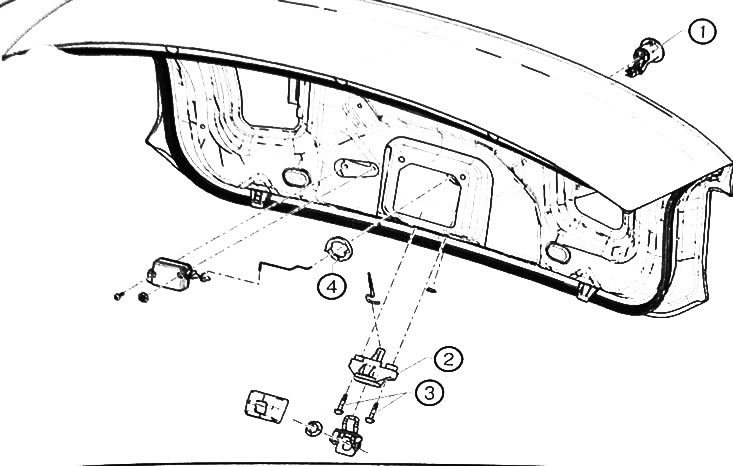

1. Секрет замка крышки багажника. 2. Замок крышки багажника. 3. Болт крепления замка крышки багажника. 4. Гайка крепления секрета крышки багажника.
Снятие и установка крышки багажника
Примечание:
Данная операция может быть выполнена двумя способами:
- снятие без навесов (используется при замене дверей)
- снятие с навесами (используется для обеспечения начальной регулировки)
Передняя дверь может быть снята без снятия переднего крыла.
Снятие крышки багажника без навесов
1. Снять жгут проводов крышки багажника (в зависимости от уровня оснащения).

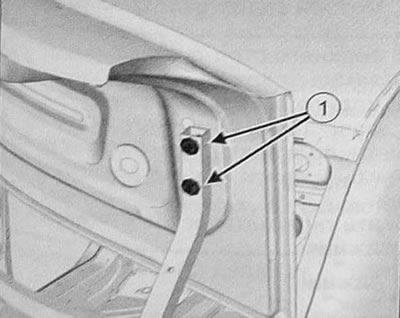

2. Отвернуть болты (1) с обеих сторон автомобиля.
3. Снять крышку багажника с автомобиля (потребуются два человека).
Установка крышки багажника без навесов
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметру крышки багажника и совпадение поверхностей крышки и прилежащих кузовных поверхностей.
Снятие крышки багажника с навесами
1. Снять жгут проводов крышки багажника (в зависимости от уровня оснащения).
2. Снять стойки крышки багажника.
3. Снять обшивку задней полки.

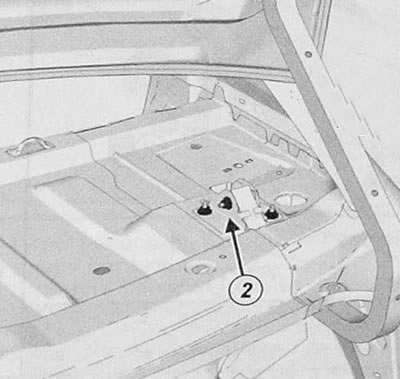

4. Отвернуть крепления (2) навеса крышки багажника с обеих сторон автомобиля.
5. Снять крышку багажника (потребуются два человека).
Установка крышки багажника с навесами
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметру крышки багажника и совпадение поверхностей крышки и прилежащих кузовных поверхностей.
Регулировка крышки багажника
Примечание: Значения кузовных зазоров приведены в разделе "Кузовной ремонт и размеры" ниже.
Существует три способа регулировки крышки багажника:
- посредством болтов крепления навесов крышки багажника;
- посредством гаек крепления навесов крышки багажника;
- посредством панели замочной скобы крышки багажника.
Примечание: Соблюдать последовательность регулировочных зон, приведенную на рисунке.

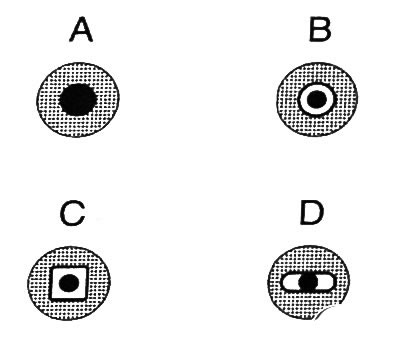

Примечание: Обозначения А, В, С и D отображают способ регулировки. Черная точка в центре соответствует стержню болта. Серые участки соответствуют регулируемому компоненту. Белые участки соответствуют области регулировки.

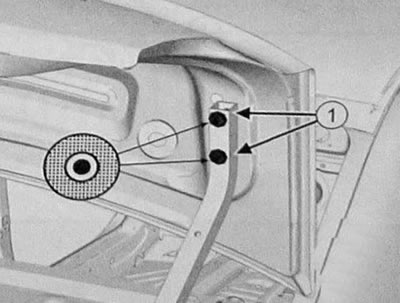

Регулировка посредством болтов крепления навесов крышки багажника
1. Отвернуть болты (1) крепления навесов к крышке багажника с обеих сторон автомобиля.
2. Отрегулировать зазоры по периметру крышки багажника.
3. Затянуть болты крепления навесов к крышке багажника.

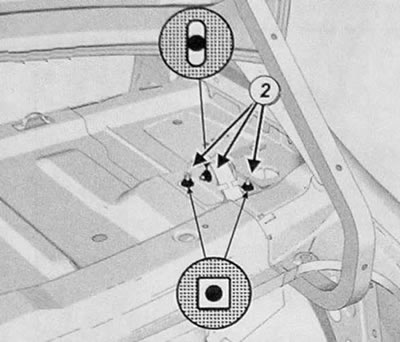

Регулировка посредством гаек крепления навесов крышки багажника
1. Снять обшивку задней полки.
2. Отвернуть гайки (2) навесов с обеих сторон автомобиля.
3. Отрегулировать зазоры по периметру крышки багажника.
4. Затянуть гайки крепления навесов.
5. Установить обшивку задней полки.

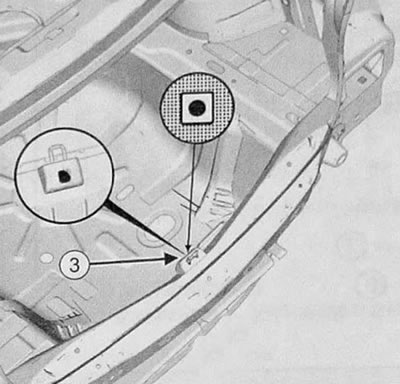

Регулировка посредством панели замочной скобы крышки багажника
1. Отвернуть болты замочной скобы (3).
2. Отрегулировать зазоры по периметру крышки багажника.
3. Затянуть болты крепления замочной скобы.
