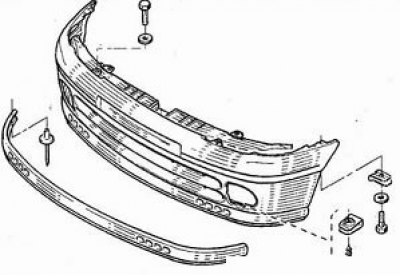

Элементы переднего бампера
Снятие
- на автомобиле, оборудованном противотуманными фарами, отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- для удобства работы установите автомобиль на подъемник или поднимите его переднюю часть, снимите передние колеса и подведите опоры под кузов;
- снимите грязезащитные щитки в арках колес;
- выверните снизу два болта нижнего крепления бампера;
Рисунок 9.5. Отсоединение креплений переднего бампера: В – держатели; С – болты
- снимите три держателя и выверните два болта (Рисунок 9.5) с правой и с левой стороны;
Рисунок 9.6. Боковые болты крепления переднего бампера
- выверните боковые болты (Рисунок 9.6);
Рисунок 9.7. Приспособление для снятия держателей облицовок, установленное в процессе снятия переднего бампера
Рисунок 9.8. Четыре фиксатора переднего бампера
- вставьте в щель между крылом и бампером приспособление для снятия держателей облицовок (Рисунок 9.7), защитив лакокрасочное покрытие (тканью или липкой лентой) крыла и бампера, нажмите на приспособление и осторожно потяните за бампер вниз, пока не освободите его от четырех фиксаторов (Рисунок 9.8);
Рисунок 9.9. Пружинный фиксатор бампера
- снимите два пружинных фиксатора (Рисунок 9.9);
- отсоедините (если установлены) шланги от трубок форсунок омывателей фар и разъёмы противотуманных фар;
- вдвоем с помощником отсоедините бампер от автомобиля.
Рисунок 9.10. Центрирующая направляющая переднего бампера
Установка
Установка бампера проводится в порядке, обратном снятию. Перед началом установки бампера убедитесь в наличии центрирующей направляющей (Рисунок 9.10), обеспечивающей правильное расположение бампера.
Подсоедините шланги омывателя фар и соедините контактный разъем противотуманных фар.
Снятие бампера - Тип 2
 |  |
Снимите:

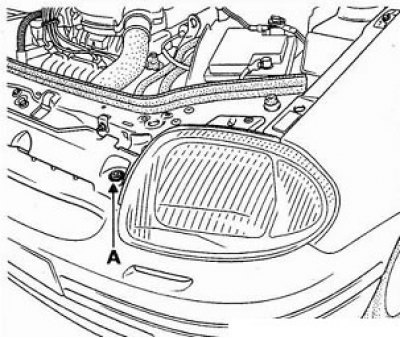

- два болта верхнего крепления (А),
- елочные фиксаторы (В) подкрылка,
- два болта крепления (С).
- два болта бокового крепления (D),
- болты нижнего крепления (Е).
Переместите бампер к передней части автомобиля (1). чтобы освободить его от боковых установочных направпяющих.
Приподнимите бампер в области верхних креплений (2).
Снимите бампер, удерживая его отодвинутым по бокам (3).
