Снятие

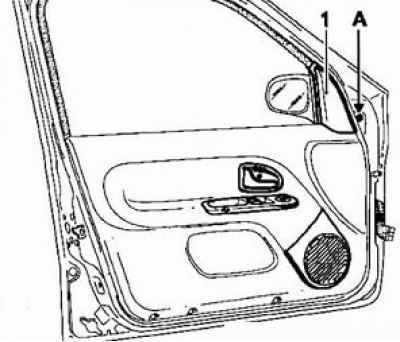

1. Снимите панель (1) и заглушку (А).

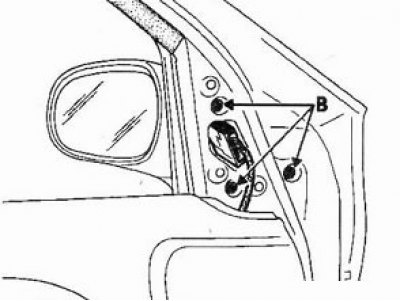

2. Отверните три болта (В) крепления зеркала.
3. При необходимости отсоедините разъем проводки.

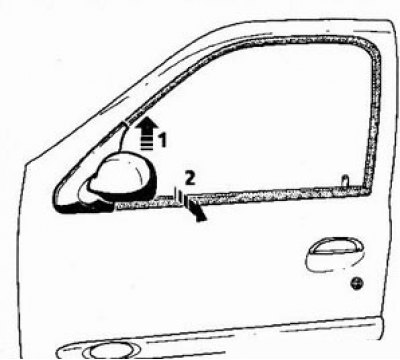

4. Поднимите зеркало вверх (стрелка 1) и в бок (стрелка 2). снимите зеркало.
Замена стекла зеркала

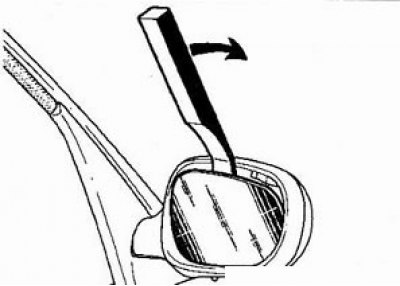

1. С помощью подходящего рычага освободите стекло зеркала из фиксаторов.

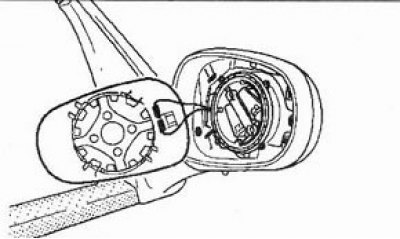

2. При необходимости отсоедините разъем подогревателя стекла.
3. При установке проверьте надежность фиксации стекла в клипсе.
Замена крышки
1. Снимите стекло зеркала.
2. С помощью отвертки освободите базу стекла из фиксаторов (А) крышки, снимите крышку.
3. Для доступа к датчику температуры (В) снимите пластиковый корпус базы зеркала.
Разъёмы электрозеркала
Снятие

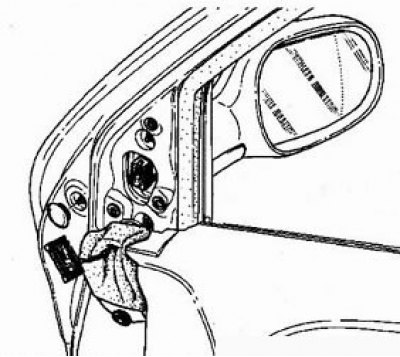

Примечание. Для снятия зеркала снимать панель двери нет необходимости.
- Момент затяжки болтов крепления — 2 Нм.

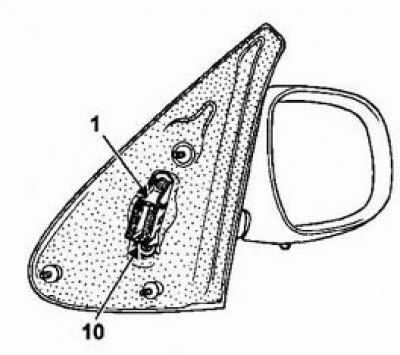

Проверка
Клемма | Описание |
1 | "Земля" подогревателя зеркала |
2 | Не используется |
3 | "Земля" датчика температуры воздуха вне салона (со стороны пассажира) |
4 | Сигнал датчика температуры воздуха вне салона (со стороны пассажира) |
5 | Не используется |
6 | Вверх/вниз |
7 | Влево/вправо |
8 | Электродвигатель |
9 | Не используется |
10 | Управление подогревателем зеркала |

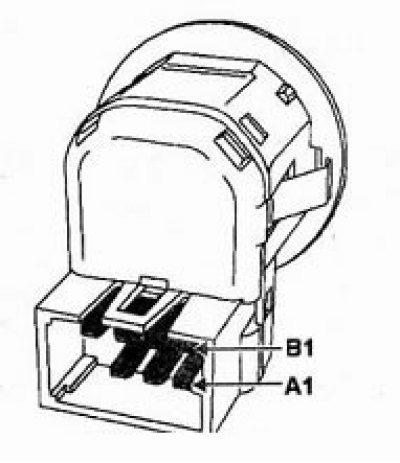

Выключатель управления зеркалом
Клемма | Описание |
А1 | Влево/вправо (левая дверь) |
А2 | "Земля" |
A3 | Вверх/вниз (левая дверь) |
В1 | Влево/вправо (правая дверь) |
В2 | Вверх/вниз (правая дверь) |
ВЗ | Питание |
В4 | Общее управление обеими зеркалами |
Зеркало левой двери
Функция | клемма | |
Вверх | АЗ/ВЗ В4/А2 | |
Вниз | АЗ/А2 В4/ВЗ | |
Влево | В4/А2 А1/ВЗ | |
Вправо | В4/ВЗ А1/А2 |
Зеркало правой двери
Функция | клемма | |
Вверх | В2/ВЗ В4/А2 | |
Вниз | В2/А2 В4/ВЗ | |
Влево | В1/ВЗ В4/А2 | |
Вправо | В4/ВЗ В1/А2 |
