Назначение
Система предназначена для быстрой остановки двигателя после установки карточки в считывающем устройстве в 1-е фиксированное положение.
Описание

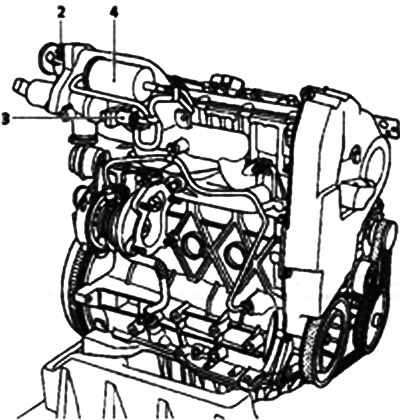

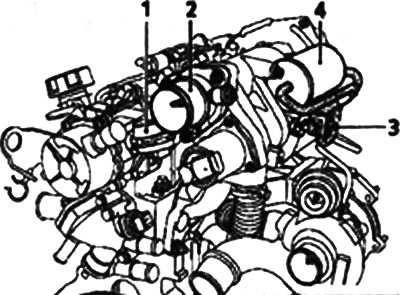

Система включает в себя пневмопривод 1, заслонки подвода воздуха и заслонку подвода воздуха 2. А также электромагнитный клапан 3 и вакуумный ресивер 4.
Принцип действия
После установки карточки в считывающем устройстве в 1-е фиксированное положение, электромагнитный клапан соединяет вакуумный ресивер с пневмоприводом.
Пневмопривод подвергается действию разрежения, что приводит к закрытию заслонки подвода воздуха.
Двигатель прекращает всасывать воздух и немедленно останавливается.
Снятие заслонки подвода воздуха
Отсоедините от пневмопривода шланг подвода разрежения.
Снимите три болта крепления.
Извлеките узел заслонка подвода воздуха и пневмопривод.
Установка заслонки подвода воздуха
Замените уплотнительную прокладку.
Другие операции установки производятся в порядке, обратном снятию.
