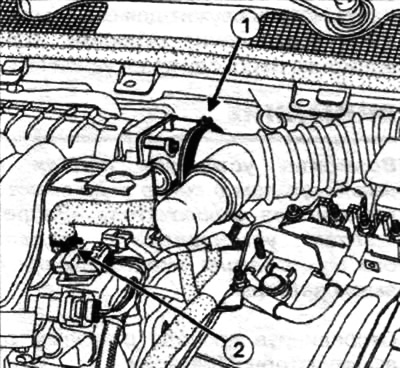

Отсоедините:
- шланг (2) вентиляции картера от крышки головки блока цилиндров;
- отводящий воздухопровод корпуса воздушного фильтра от блока дроссельной заслонки.
Снимите отводящий воздухопровод корпуса воздушного фильтра с блока дроссельной заслонки.

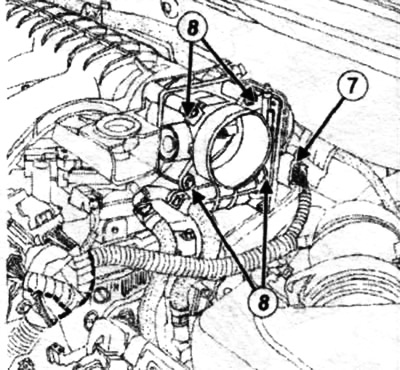

Разъедините электрический разъем (7) блока дроссельной заслонки.
Отверните болты крепления (8) блока дроссельной заслонки.
Отведите блок дроссельной заслонки в сторону.
Снимите прокладку блока дроссельной заслонки.
Отсоедините:
- трубопровод кондиционера от кронштейна крышки двигателя;
- сливной топливопровод впускного коллектора;
- шланг вентиляции картера на впускном коллекторе.
Снимите кронштейн крепления декоративной крышки двигателя. Отсоедините:
- шланг вентиляции картера от впускного коллектора;
- шланг отбора разрежения вакуумного усилителя тормозов к впускному коллектору;
- штуцер сливного топливопровода от впускного коллектора.
Заглушите отверстия сливного топливопровода пробками.
Снимите маслоизмерительный щуп.
Разъедините разъемы:
- датчика температуры поступающего воздуха;
- датчика давления поступающего воздуха.
Отсоедините жгут проводов датчика давления поступающего воздуха.
Снимите:
- держатель крепления жгута проводов на впускном коллекторе;
- шланг вентиляции картера от впускного коллектора.

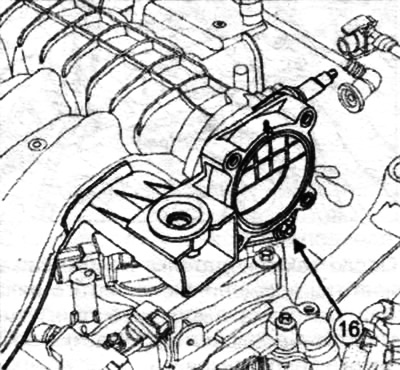

Отверните боковой болт крепления (16) впускного коллектора.

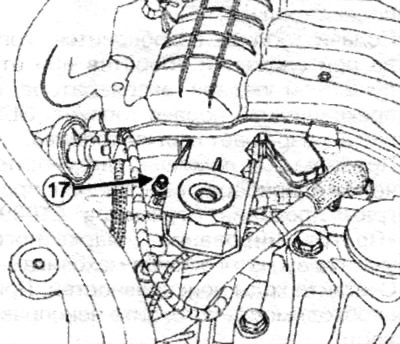

Отверните верхний болт крепления (17) впускного коллектора.

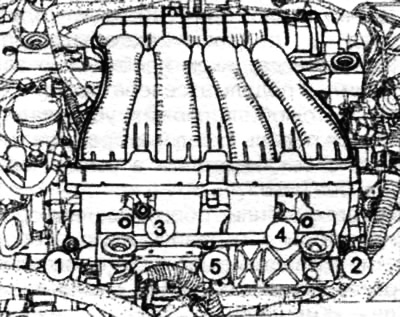

Снимите:
- в указанном порядке нижние болты крепления впускного коллектора;
- впускной коллектор;
- прокладку впускного коллектора.
Очистите привалочные поверхности между впускным коллектором и головкой блока цилиндров с помощью неворсистой салфетки.
Обязательно замените:
- уплотнительную прокладку впускного коллектора;
- прокладку блока дроссельной заслонки.
Установите впускной коллектор.
Заверните, не затягивая:
- нижние болты крепления впускного коллектора;
- верхний и боковой болты крепления впускного коллектора.

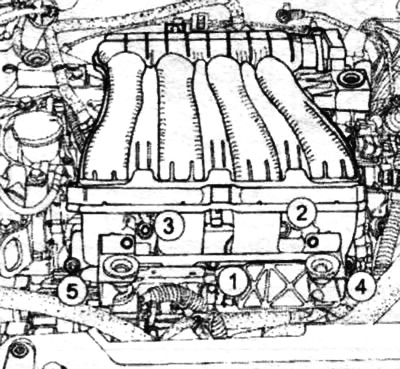

Затяните в указанном порядке требуемым моментом нижние болты крепления впускного коллектора 27 Нм.
Затяните требуемым моментом верхний и боковой болты крепления впускного коллектора 20 Нм.
