Снятие
- Откройте капот.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Отсоедините разъемы от фар.
- Снимите оба указателя поворота.
- Выверните винты и снимите продолжения облицовки радиатора.
- Выверните 5 винтов крепления облицовки радиатора. Два винта доступны из-под арок колес.
- Снимите облицовку радиатора с автомобиля.
Установка
- Установка проводится в последовательности, обратной снятию.

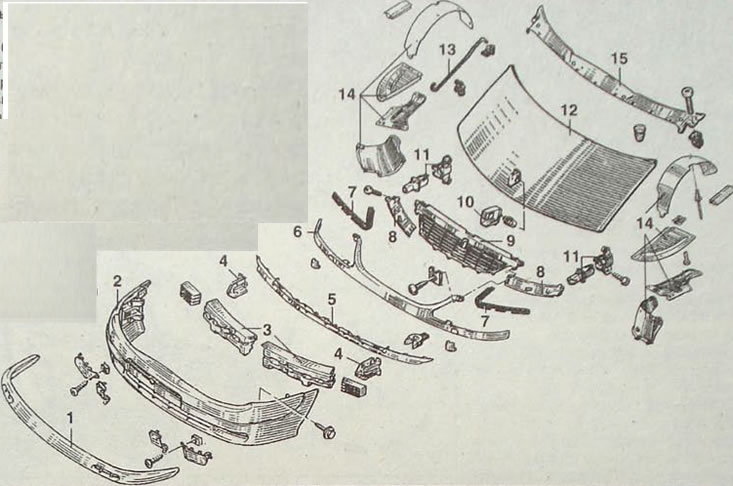

Рис. 13.2. Съемные элементы передней части кузова: 1 - спойлер;2 - передний бампер; 3 - поглотитель энергии удара; 4 - боковые кронштейны; 5 - декоративная накладка бампера; 6 - облицовка радиатора; 7 - уплотнение; 8 - продолжение облицовки радиатора; 9 - решетка радиатора; 10 - эмблема «Renault»; 11 - корректор света фар; 12 - капот;13 - стойка поддержки капота в открытом положении; 14 - защитные панели; 15 - декоративная накладка нижней части ветрового стекла

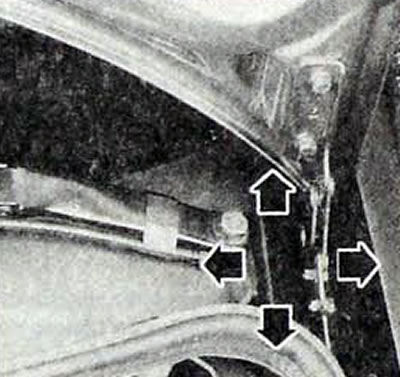

Рис. 13.3. Направления перемещения капота при регулировке положения относительно смежных поверхностей

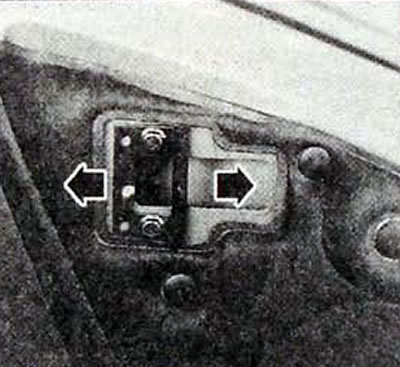

Рис. 13.4. Направления перемещения замка капота при его центрировании

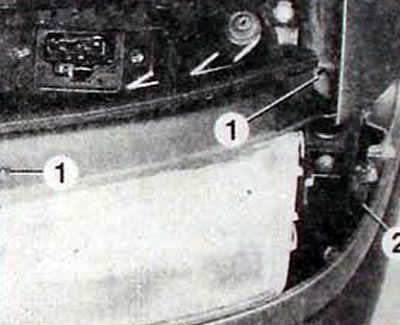

Рис. 13.5. Снятие продолжения облицовки радиатора: 1 - винт крепления продолжения облицовки радиатора; 2 - зажим крепления облицовки

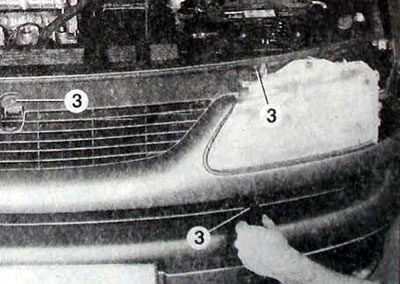

Рис. 13.6. Расположение винтов (3) крепления облицовки радиатора
