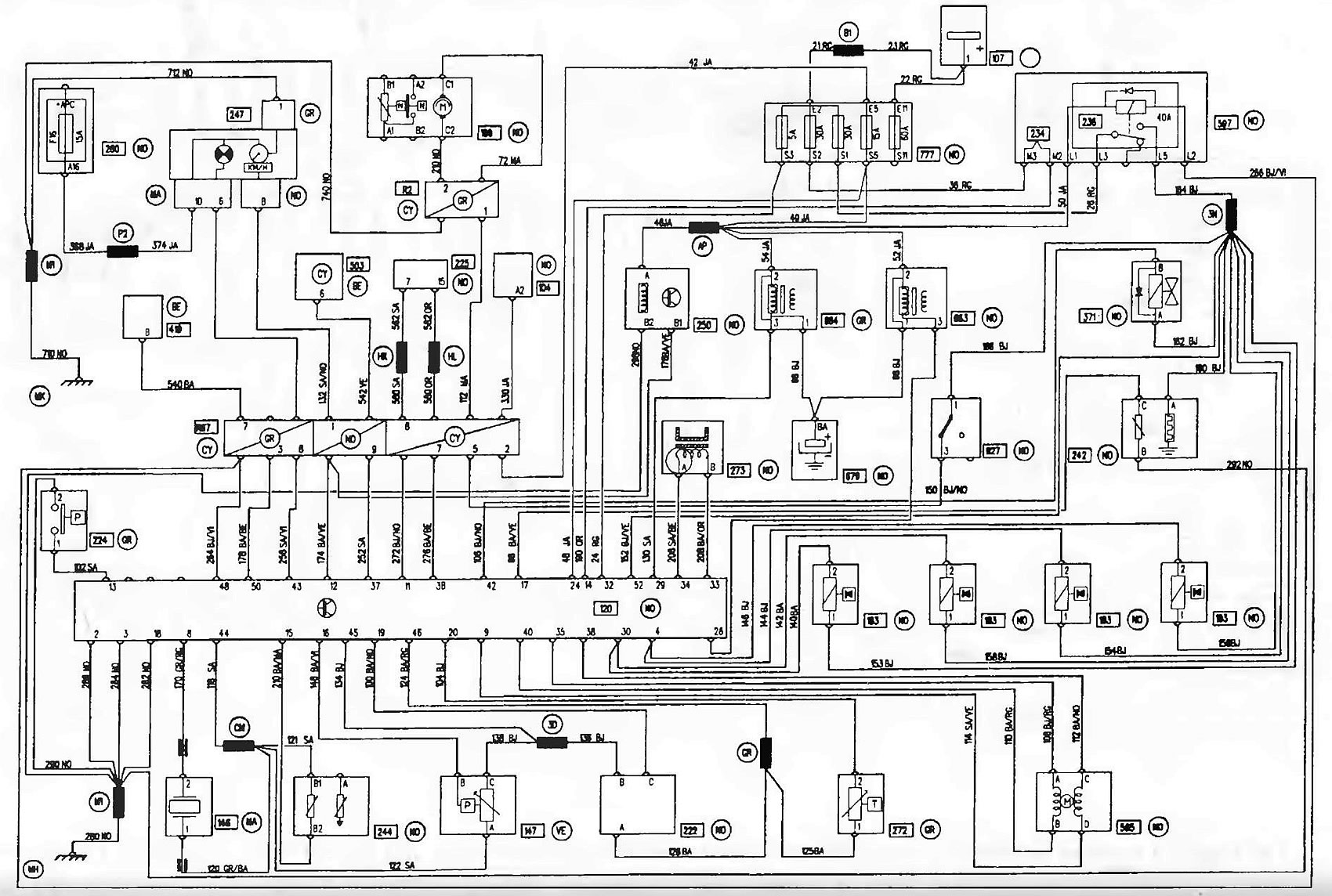

Система упорскування палива з двигунами E7J EURO 96, без кондиціонера (моделі з 1999 р.)

Открыть большую картинку в новой вкладке »

Як читати та користуватися електросхемами дивіться тут →

Перелік елементів електроустаткування, з'єднань, роз'ємів та джгутів тут →
