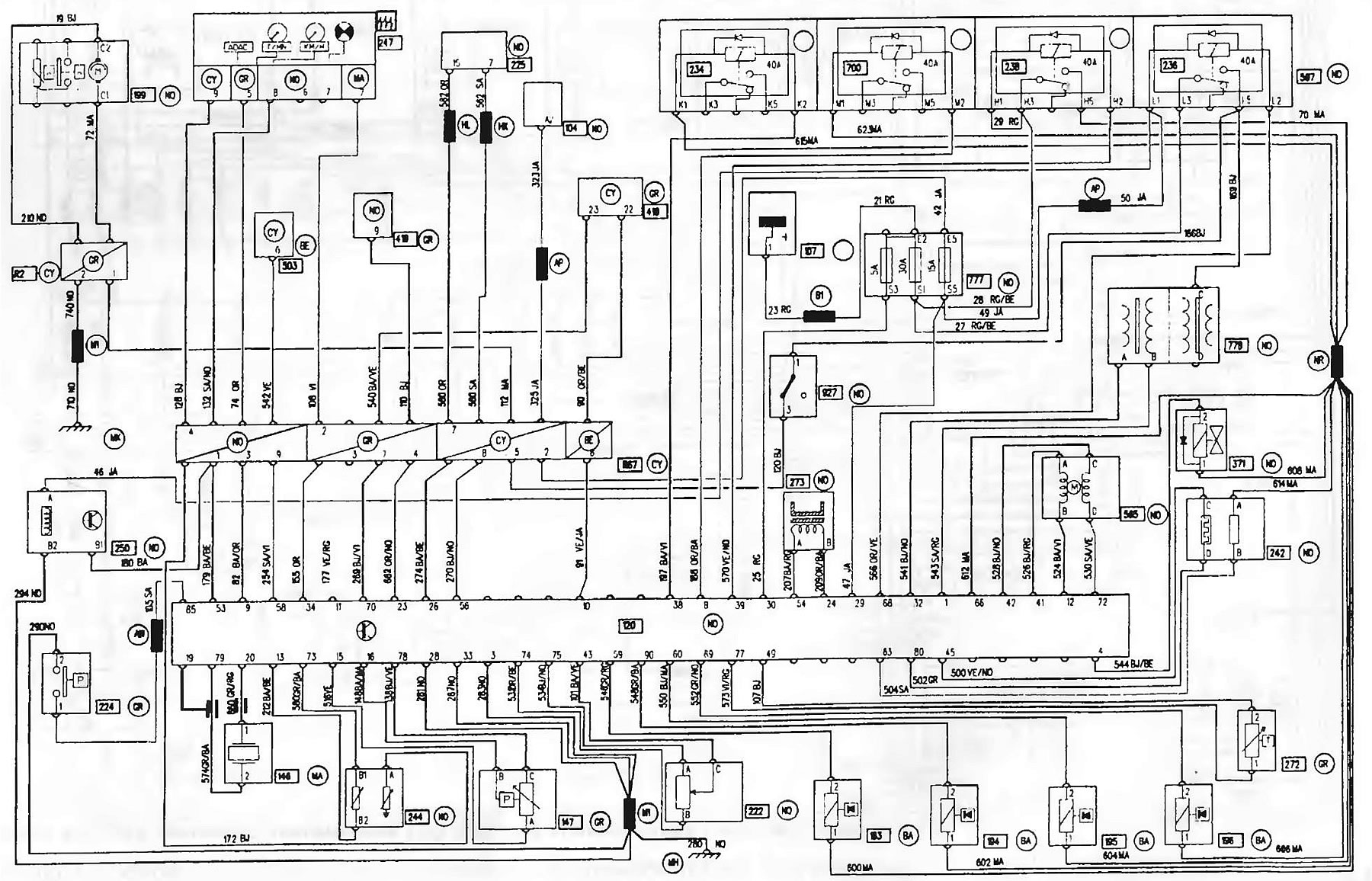

Система упорскування палива з двигунами E7J 634, з кондиціонером (моделі з 1999 р.) (Renault Kangoo 1)

Система упорскування палива з двигунами E7J 634, з кондиціонером (моделі з 1999 р.)

Відкрити велику картинку в новій вкладці »

Як читати та користуватися електросхемами дивіться тут →

Перелік елементів електроустаткування, з'єднань, роз'ємів та джгутів тут →

(Ця стаття взята з веб-сайту: «www.RENAULTBOOK.ru»)

Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською

Стаття була перевірена редактором: Федосєєв Денис
