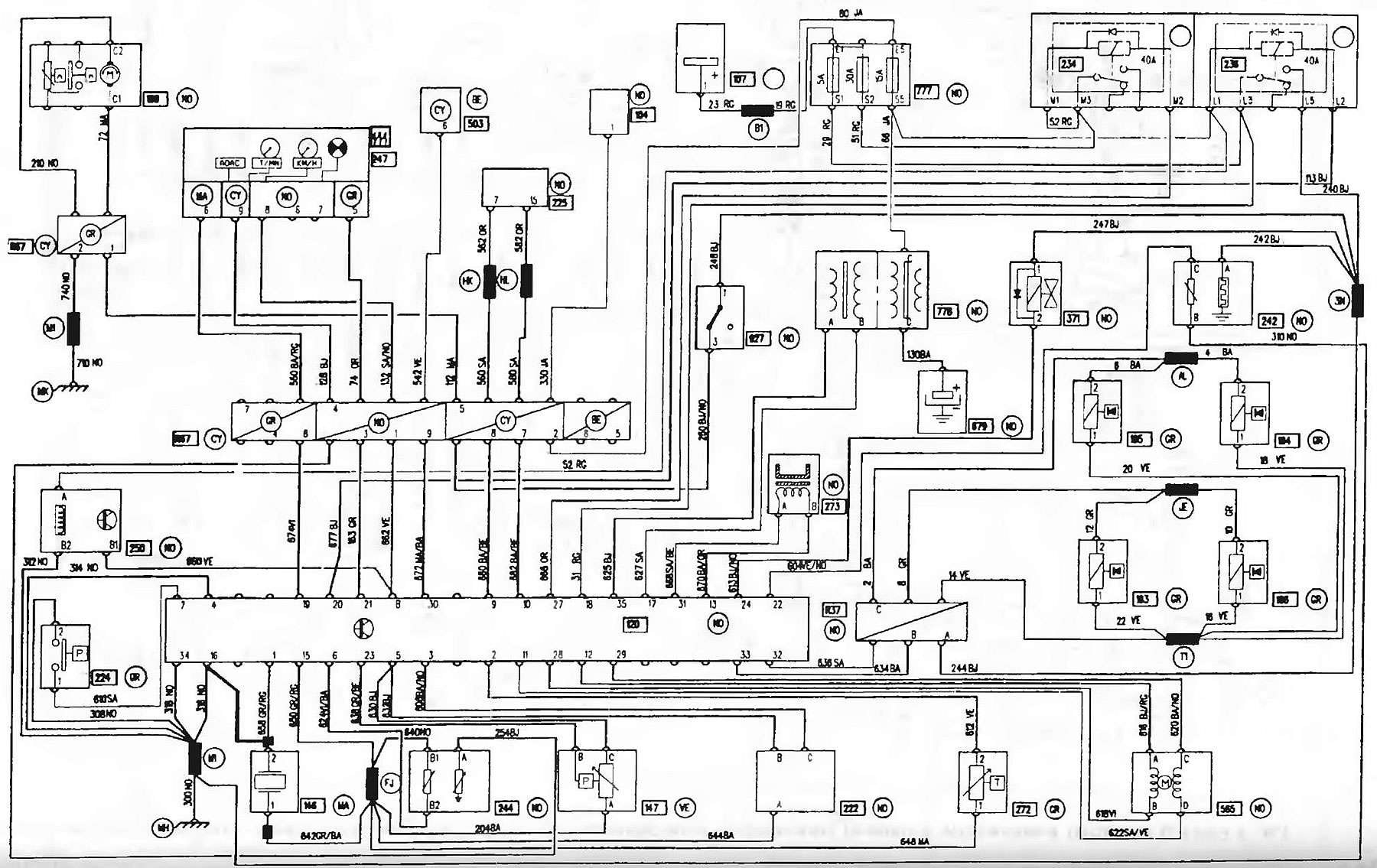

Система упорскування палива з двигунами D7F 720, без кондиціонера (моделі з 1999 р.)



Відкрити велику картинку в новій вкладці »
Відкрити велику картинку в новій вкладці »

Як читати та користуватися електросхемами дивіться тут →

Перелік елементів електроустаткування, з'єднань, роз'ємів та джгутів тут →
Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською
Стаття була перевірена редактором: Федосєєв Денис
