Блок підрульових перемикачів

Зняття

Встановіть колеса в положення для руху прямою.

Заблокуйте ЕБУ подушок безпеки.

Вимкніть запалювання.

Вимкніть акумулятор.

Зніміть:

• фронтальну подушку безпеки водія,
• рульове колесо.

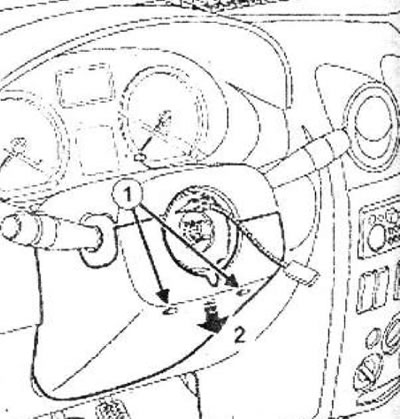

Викрутіть два нижні гвинти кріплення (1).

Від'єднайте нижній підрульовий облицювальний кожух у напрямку стрілки (2).

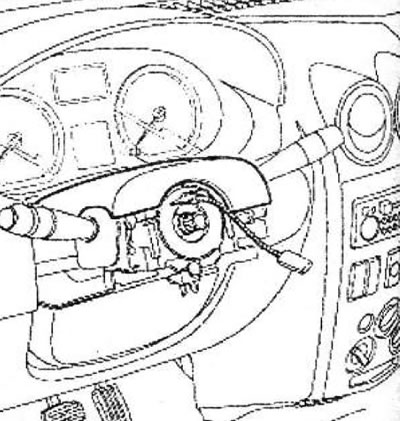

Зніміть верхній підрульовий кожух.

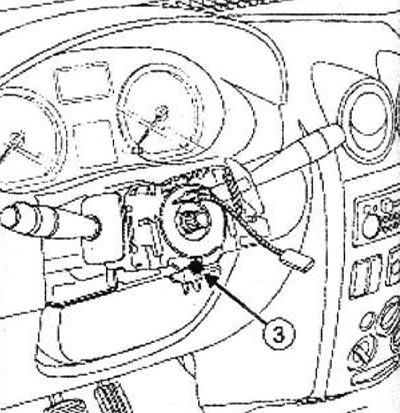

Викрутіть гвинт (3) кріплення контактного диска.



Різким ударом по викрутці розблокуйте конусне з'єднання зніміть вузол контактного диска з кермової колонки.


Примітка: Перед зняттям вузла обов'язково зафіксуйте контактний диск, закріпивши його поворотну частину за допомогою липкої стрічки.

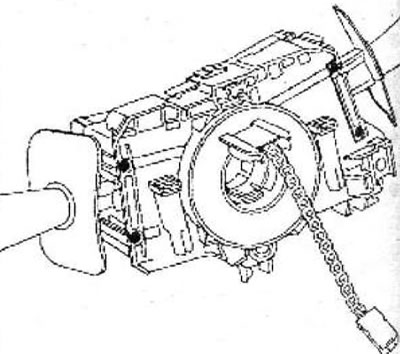

Частково вивільніть блок підрульових перемикачів і роз'єднайте роз'єми.

Зніміть блок підкермових перемикачів.

Встановлення

Обов'язково замініть болт кріплення після кожного зняття кермового колеса.

Переконайтеся, що колеса встановлені для руху по прямій.

Переконайтеся, що стрічка контактного диска розташована по центру (2.5 обертів у кожну сторону).

Примітка: У разі заміни нова деталь поставляється з контактним диском у відцентрованому положенні, зафіксованому липкою етикеткою, яка розривається при першому повороті рульового колеса (при встановленні диска колеса повинні бути встановлені в положення для руху прямою).

Встановіть вузол на стернову колонку.

З'єднайте гнізда.

Зніміть липку стрічку.

Примітка: Завершіть установку та затягніть болт тільки після того, як будуть встановлені обидві половини кожуха, при цьому важільні перемикачі повинні бути встановлені без перекосу щодо щитка приладів та панелі приладів. Для полегшення доступу до болта в нижньому кожусі є проріз.


Клацніть:

• верхній підрульовий кожух,
• нижній облицювальний кожух.

Загорніть два нижні болти кріплення.

Відрегулюйте положення важелів перемикача щодо щитка приладів та панелі приладів.

Закрутіть гвинт (3) для кріплення контактного диска.

Встановіть:

• рульове колесо,
• передню подушку безпеки водія.

Підключіть акумулятор.

Розблокуйте ЕБУ подушок безпеки.

Перевірте роботу всіх підрульових перемикачів.

Перевірка після ремонту

Увімкніть запалювання.

Перевірте роботу контактного диска:

• поверніть кермо в крайнє ліве положення,
• поверніть кермо в крайнє праве положення,
• поверніть кермо в центральне положення,
• Переконайтеся, що на щитку приладів немає повідомлення про несправність.
