Снятие и установка расширительного бачка

Внимание! Поскольку системы охлаждения рассчитаны на работу под давлением, остерегайтесь тяжелых ожогов от выбросов горячей жидкости.

Внимание! Ни в коем случае не снимайте пробку расширительного бачка на горячем двигателе. При выполнении работ в моторном отсеке остерегайтесь внезапного включения электровентилятора или электровентиляторов системы охлаждения двигателя. Не открывайте пробку или пробки для удаления воздуха при работающем двигателе.

Внимание! В случае утечки жидкости через клапан пробки расширительного бачка клапан подлежит обязательной замене.

Внимание! Охлаждающая жидкость способствует нормальной работе двигателя (обеспечивает теплообмен).

Внимание! Запрещается заливать в систему воду.

Внимание! При выполнении работ, требующих полного слива жидкости из системы охлаждения, обязательно промойте систему чистой водой, продуйте се сжатым воздухом для удаления остатков воды, заправьте систему охлаждающей жидкостью, удалите из системы воздух и затем измерьте ее фактическую морозостойкость.

Система должна обеспечивать морозостойкость:

• при температуре до - 25°С ±2 для стран с холодным и умеренным климатом;
• при температуре до -40°С ±2 для стран с очень холодным климатом.

Снятие

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею.

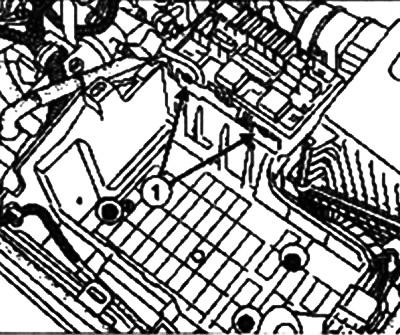

Отсоедините в точках 1 блок защиты и коммутации.


Отведите в сторону блок защиты и коммутации.

Снимите корпус воздушного фильтра.

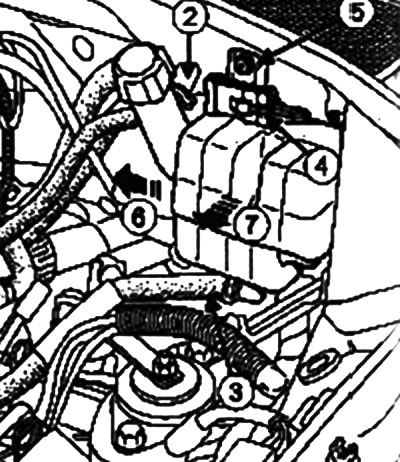

Установите зажимы на:

• подводящий шланг 2 расширительного бачка;
• отводящий шланг 3 расширительного бачка.

Отсоедините:

• подводящий шланг 2 расширительного бачка с помощью приспособления (Mot. 1448).
• отводящий шланг 3 расширительного бачка с помощью приспособления (Mot. 1448);
• колодку проводов 4 от датчика уровня охлаждающей жидкости.

Отверните болт крепления 5 расширительного бачка.

Отведите в сторону стрелки 6.

Потяните в сторону стрелки 7. чтобы снять расширительный бачок.

Снимите расширительный бачок.

Установка

Установите:

• расширительный бачок.
• болт крепления расширительного бачка.

Присоедините:

• колодку проводов к датчику уровня охлаждающей жидкости;
• отводящий шланг к расширительному бачку с помощью приспособления (Mot. 1448);
• подводящий шланг к расширительному бачку с помощью приспособления (Mot 1448).

Долейте охлаждающую жидкость до требуемого уровня. Снимите зажимы со шлангов.

Установите корпус воздушного фильтра.

Закрепите блок защиты и коммутации.

Удалите воздух из системы охлаждения двигателя.

Подключите аккумуляторную батарею.
