Лагуна 2 (2001-2007)

Снятие и установка электровентилятора системы охлаждения двигателя (F9Q)

Главная Laguna Лагуна 2 (2001-2007) Силовой агрегат Система охлаждения

0

Снятие



Установите автомобиль на двух-стоечный подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
  • верхние крышки двигателя.
  • защиту поддона картера двигателя.

Отсоедините:
  • колодку проводов от электровентилятора системы охлаждения двигателя;
  • колодку проводов от резистора Освободите от держателей жгуты;
  • проводов электровентилятора.

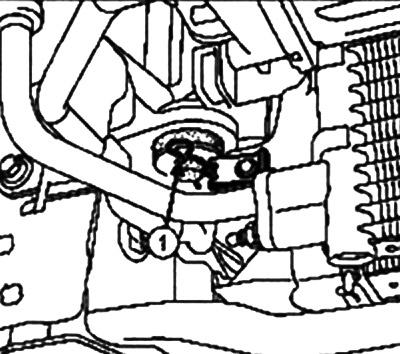

Снимите штифты крепления радиатора 1. Приподнимите радиатор с помощью подкладки.



Снимите:

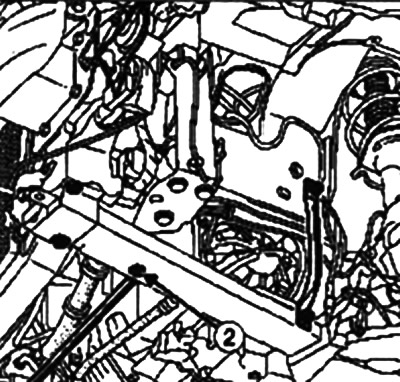

  • болты крепления соединительной тяги 2.
  • соединительную тягу.
  • болты крепления погружного подогревателя.

Опустите автомобиль на нужную высоту.

Приподнимите электровентилятор и отделите его от радиатора системы охлаждения двигателя.

Отведите в сторону шланги и погружной подогреватель.


Снимите электровентилятор через низ автомобиля.

Установка



Установите электровентилятор через низ автомобиля.

Закрепите электровентилятор на радиаторе системы охлаждения двигателя.

Установите:
  • соединительную тягу;
  • болты крепления соединительной тяги;
  • болты крепления держателя погружного подогревателя.

Затяните ключом:
  • болты крепления соединительной тяги;
  • болты крепления держателя погружного подогревателя.

Удалите подкладку Защелкните штифты крепления радиатора.

Присоедините:
  • колодку проводов от электровентилятора системы охлаждения двигателя;
  • разъем резистора Закрепите жгуты проводов на электровентиляторе

Установите защит/поддона картера двигателя и верхние крышки двигателя.

Подключите аккумуляторную батарею.
