Сборка поршня и шатуна двигателя К4М

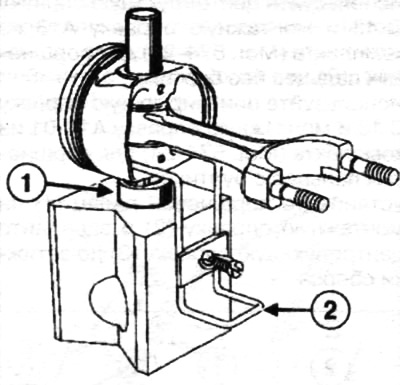

Установите на призму кольцо В10 (1) и поршень с опорой на кольцо (ориентированный в правильном положении) и скрепите все детали зажимом (2).



Убедитесь, что отверстие поршневого пальца совпадает с отверстием кольца В10.

Смажьте центрирующую оправку и поршневой палец моторным маслом. Вставьте поршневой палец в сборку и проверьте, свободно ли он вращается. При необходимости отцентрируйте поршень.

Следующие операции нужно выполнить быстро, чтобы не допустить охлаждения головки шатуна.

Когда кусочек припоя достигнет температуры плавления (превратится в каплю):

• удалите каплю припоя;
• вставьте центрирующую оправку в поршень;
• вставьте правильно ориентированный шатун в поршень;
• быстро опустите поршневой палец до упора центрирующей оправки в дно приспособления.

Убедитесь в том, что поршневой палец не выступает из поршня при любых положениях шатуна.
