Флюенс 1 (2009-2019, бензин)

Компоненты тормозной системы

Главная Fluence Флюенс 1 (2009-2019, бензин) Шасси, ходовая часть Тормозная система

0

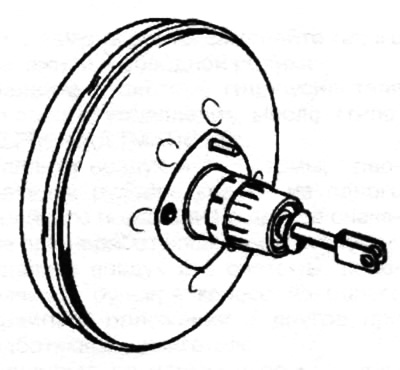

Вакуумный усилитель тормозов





Вакуумный усилитель тормозов снижает усилие на педаль тормоза, облегчая управление автомобилем. В вакуумном усилителе использована диафрагма, с обеих сторон которой при нормальном режиме работы создается разрежение. При торможении с одной стороны диафрагмы подается воздух, образуя атмосферное давление. За счет разницы давлений, передаваемых через диафрагму, толкатель движется в сторону разрежения (вакуума), обеспечивая вспомогательную силу для торможения. При отпускании педали тормоза воздух откачивается из полости усилителя через контрольный клапан, создавая разрежение.

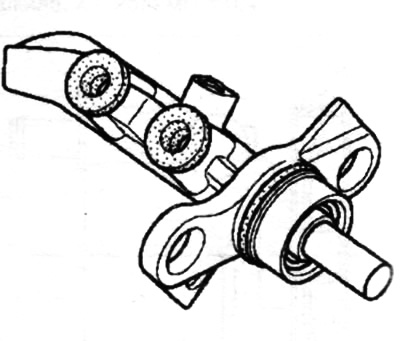

Главный тормозной цилиндр





Главный тормозной цилиндр используется на двухконтурных тормозных системах. Передний правый и задний левый тормозные механизм, приводятся в действие первичным поршнем, а передний левый и задний правый тормозной механик приводятся в действие вторичным поршнем. Главный тормозной цилиндр объединяет функции стандартного двойного главного тормозного цилиндра, а также индикатора низкого уровня тормозной жидкости и регулятора давления в тормозной системе.


Регулятор давления



Регулятор давления ограничивает выходное давление на задние тормозные механизмы после того, как давление достигнет предельной величины в главном тормозном цилиндре. Регулятор используется, когда необходимо применение меньше — силы на задние тормозные механизмы для достижения оптимального торможения.

Датчик уровня тормозной жидкости



Датчик уровня тормозной жидкости, расположенный в бачке для тормозной жидкости, включает контрольную лампу «BRAKE» при определении низкого уровня тормозной жидкости. Как только уровень тормозной жидкости достигнет нужного уровня, «BRAKE» гаснет.

Штуцеры и трубопроводы тормозной системы



Подсоединение трубопроводов между главным тормозным цилиндром, скобами тормозов и гидравлическим блоком осуществляется посредством резьбовых штуцеров с метрической резьбой.

Тормозная жидкость



Технология тормозов и, в частности, дисковых тормозов (полые поршни, передающие мало теплоты, небольшое количество жидкости в цилиндре, плавающие скобы, устраняющие необходимость иметь относительно большой запас рабочей жидкости в наименее охлаждаемой части колеса), позволяет максимально снизить риск возникновения «паровых пробок» даже в случае частого и длительного использования тормозов (в горах). Тем не менее, характеристики тормозной жидкости несколько ухудшаются в течение первых месяцев эксплуатации из-за небольшого поглощения влаги. Это обуславливает необходимость замены тормозной жидкости.

Периодичность замены тормозной жидкости



По мере износа тормозных накладок уровень тормозной жидкости в бачке постепенно понижается.


Нет необходимости компенсировать это понижение, уровень восстановится при следующей замене тормозных колодок. Вместе с тем нельзя допускать падения уровня ниже метки минимально допустимого уровня.

Смешивание двух несовместимых тормозных жидкостей в гидроприводе может привести к значительным утечкам жидкости, главным образом вследствие деформации манжет.

Чтобы не допустить этого, необходимо использовать только те тормозные жидкости, которые были протестированы и разрешены техническим отделом и которые соответствуют стандарту SAE J 1703-DOT4.

Для оптимальных условий эксплуатации тормозной системы автомобилей RENAULT рекомендует использовать тормозные жидкости низкой вязкости при низких температурах (не более 750 мм /с при 40°С ).

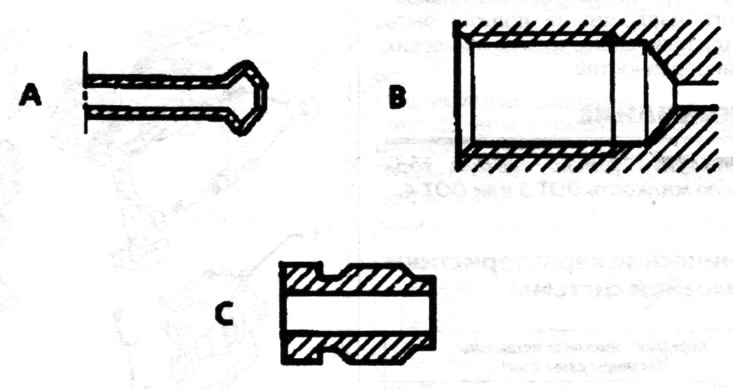

Идентификация штуцеров тормозной системы:
А — форма наконечников стальных или медных трубок;
В — форма резьбовых углублений в узлах;
С — штуцеры с шестью наружными гранями по 11 мм.
