Зняття
1. Зніміть щітки.
2. Зніміть електродвигун вентилятора обігрівача.
Увага! У автомобілів з кондиціонером для зняття електродвигуна обігрівача необхідно зливати холодоагент, який згодом знову закачується в систему. Тому для виконання цих робіт слід звернутися до спеціалізованої майстерні.
3. Від'єднайте штекер електродвигуна склоочисника.
Усі моделі, крім SCENIC
4. Відкрутіть дві гайки 1 тяг приводу щіткотримачів і зніміть тяги (див. ілюстрацію).

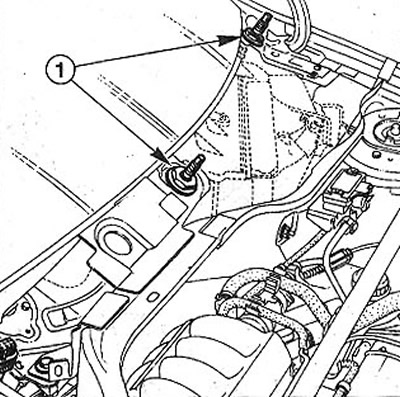

42.4 Відкрутіть дві гайки 1 тяг приводу щіткотримачів та зніміть тяги
Автомобілі SCENIC
5. Зніміть ґрати обтічника.
6. Зніміть пильовики з валів приводу 1 і відкрутіть гайку С (див. ілюстрацію).

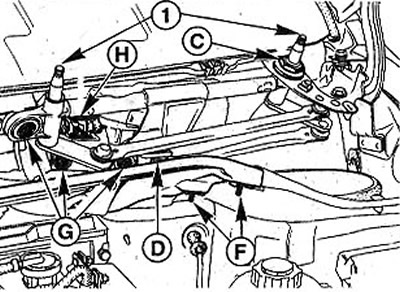

42.6 Зніміть пильовики з валів приводу 1 і відкрутіть гайку С
Н - штекер електродвигуна очищувача скла
7. Викрутіть чотири кріплення F з правої та лівої сторін (див. ілюстрацію 42.6). На ілюстрації показано лише обидва кріплення на лівій стороні.
8. Зніміть опорний стик Про обтічник (див. ілюстрацію 42.6).
9. Викрутіть три болти О(див. ілюстрацію 42.6). Лівий вал приводу (з гайкою С) вийміть із кріплення, подавши вниз.
При необхідності від'єднайте тягу і від електродвигуна.
Встановлення
10. Закріпіть тяги на електродвигуні.
11. Поставте електродвигун разом із тягами на місце та закріпіть болтами.
(Ця нотатка скопійована з ресурсу www.Renaultbook.ru)
12. Підключіть багатоконтактний штекер живлення до електродвигуна очищувача скла.
Автомобілі SCENIC
13. Накрутіть гайку на лівий вал очищувача та затягніть її.
14. Поставте на місце опорний стик обтічника та закріпіть його чотирма болтами/гайками.
15. Одягніть на вали пильовики.
16. Поставте на місце ґрати обтічника.
Усі моделі, крім SCENIC
17. Встановіть на місце електродвигун обігрівача.
18. Поставте щіткотримач.
