Зміст: Зняття 🠛 Встановлення 🠛
Зняття
1. Від'єднайте акумулятор.
2.1. Зняття кермового колеса (разом із подушкою безпеки).

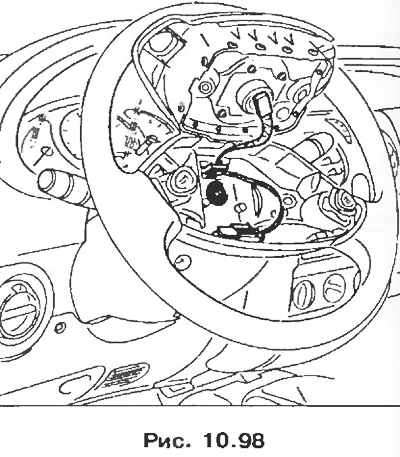

Відкрутіть два гвинти кріплення подушки безпеки, розташовані за кермовим колесом. Від'єднайте електророз'єми. Зніміть подушку безпеки. Зніміть болт рульового колеса (при збиранні рульового колеса цей болт підлягає заміні, момент затягування 45 Нм). Зніміть кермо, попередньо встановивши його в положення, що відповідає прямолінійному руху.
2.2. Зняття кермового колеса (без подушки безпеки).
Зніміть центральну накладку. Зніміть болт рульового колеса (при збиранні рульового колеса цей болт підлягає заміні, момент затягування 45 Нм). Зніміть кермо, попередньо встановивши його в положення, що відповідає прямолінійному руху.

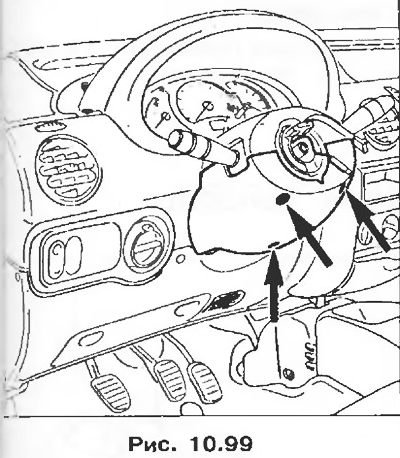

3. Зніміть верхній та нижній кожухи (3 гвинти).

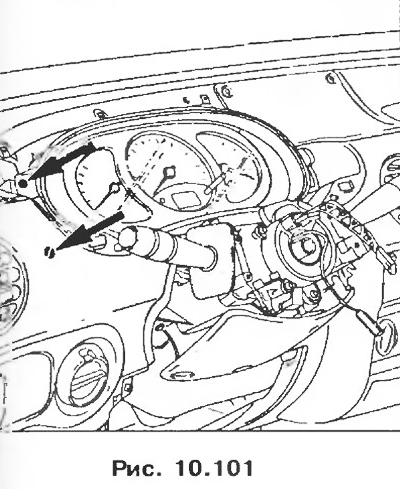

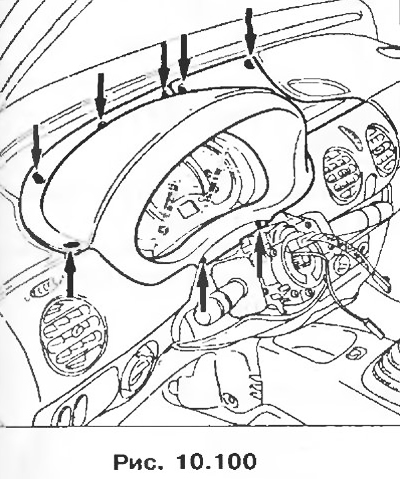

4. Зніміть козирок щитка приладів (6 гвинтів) та козирок приладової панелі (2 гвинти).
5. Зніміть щиток з гвинта.

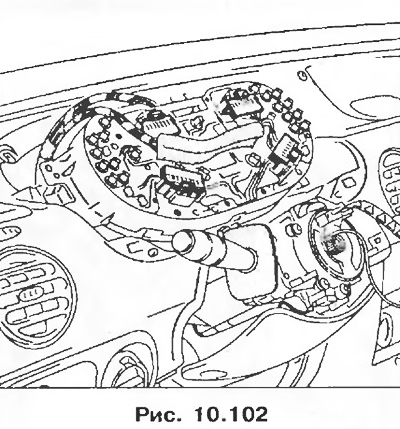

6. Від'єднайте електророз'єми.
7. Перед зняттям комплекту пристроїв під кермовим колесом автомобіля з подушкою безпеки обов'язково відзначте положення контактів, що обертаються:
- переконайтеся, що колеса встановлені в положення прямолінійного руху;
- зафіксуйте ротор обертового контакту липкою стрічкою.

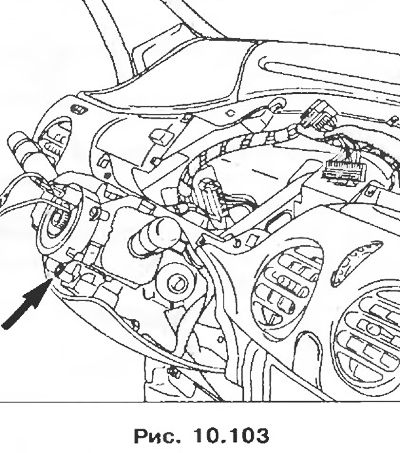

8. Послабте гвинт, потім розблокуйте конус легким ударом по викрутці.
9. Від'єднайте електророз'єми.

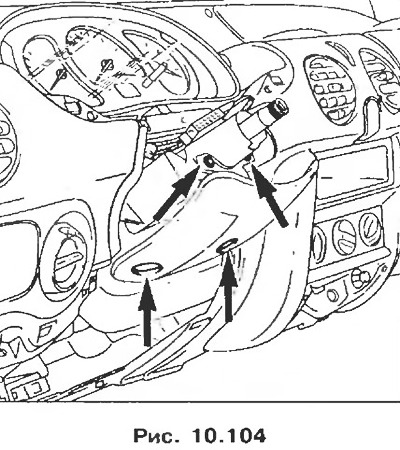

10. Зніміть нижній кожух (4 гвинти).

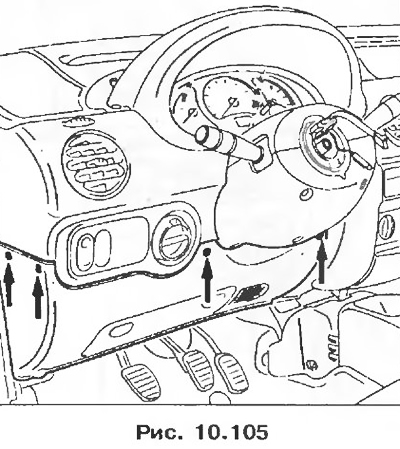

11. Зніміть нижню частину панелі приладів (4 гвинти, 2 фіксатори).

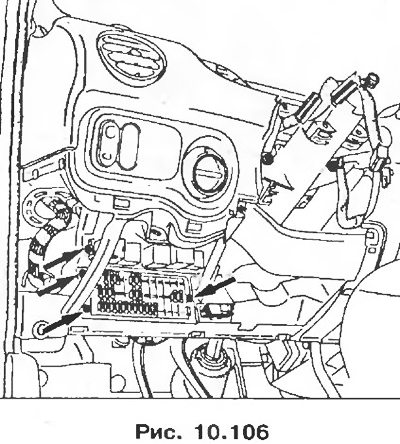

12. Зніміть панель запобіжника (5 гвинтів).
13. Від'єднайте діагностичний роз'єм.

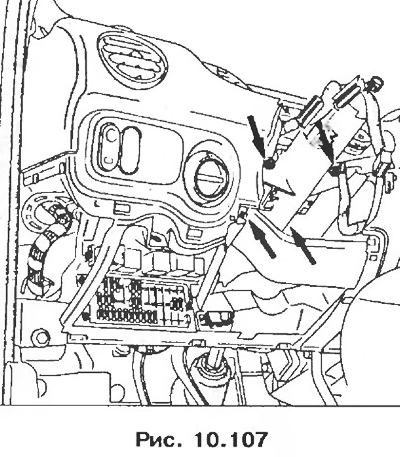

14. Зніміть елементи кріплення рульової колонки (2 болти, 2 гайки).
15. Зніміть попільничку та її опору.
16. Від'єднайте електророз'єми.

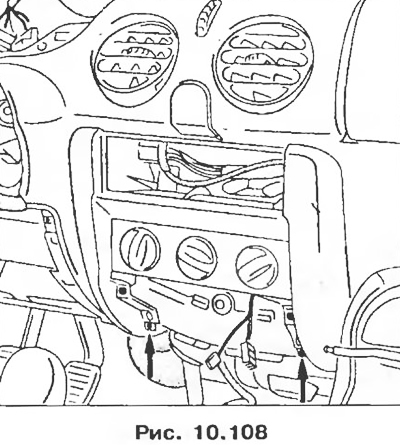

17. Зніміть блок опалення (2 гвинти).
18. Зніміть декоративну решітку динаміка.

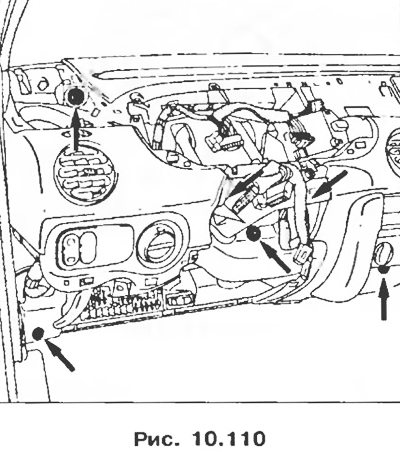

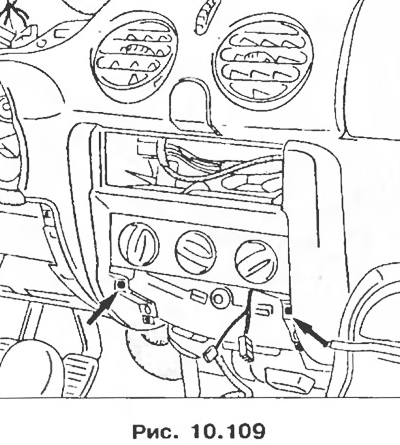

19. Зніміть фіксатори приладів.
20. Злегка відтягніть панель.
21. Звільніть хомути кріплення електропроводів.
22. Від'єднайте електророз'єми електрокоректора фар та світловказівних приладів.
23. Від'єднайте електророз'єми, що залишилися.

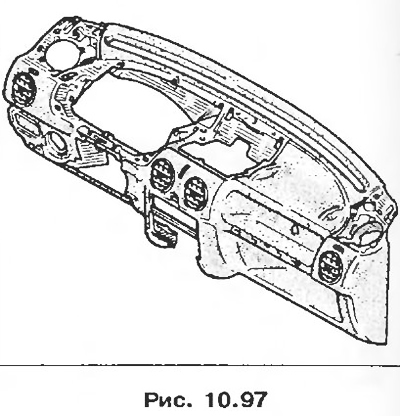

24. Зніміть панель приладів.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
